Установочная карта монтажа сигнализации в Toyota Wish универсал 2009 года выпуска, с правым рулем.
Данная карта монтажа носит рекомендательный характер.
Блок сигнализации можно установить за приборной панелью, антенну оптимально закрепить на лобовом стекле.
С помощью данной карты вы можете установить сигнализацию самостоятельно в ваш автомобиль, но мы настоятельно рекомендуем обратиться к профессионалам!

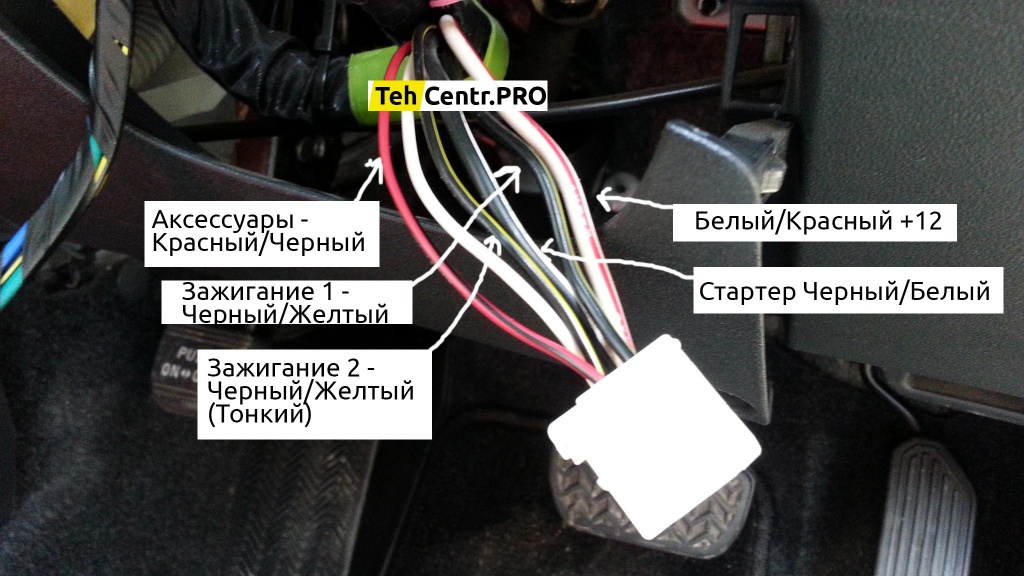

Цепи автозапуска двигателя у замка зажигания:
+12В — Белый/Красный (+)
Стартер — Черный/Белый (+)
Аксессуары — Красный/Черный (+)
Зажигание 1 — Черный/Желтый (Толстый провод)
Зажигание 2 — Черный/Желтый (Тонкий провод)

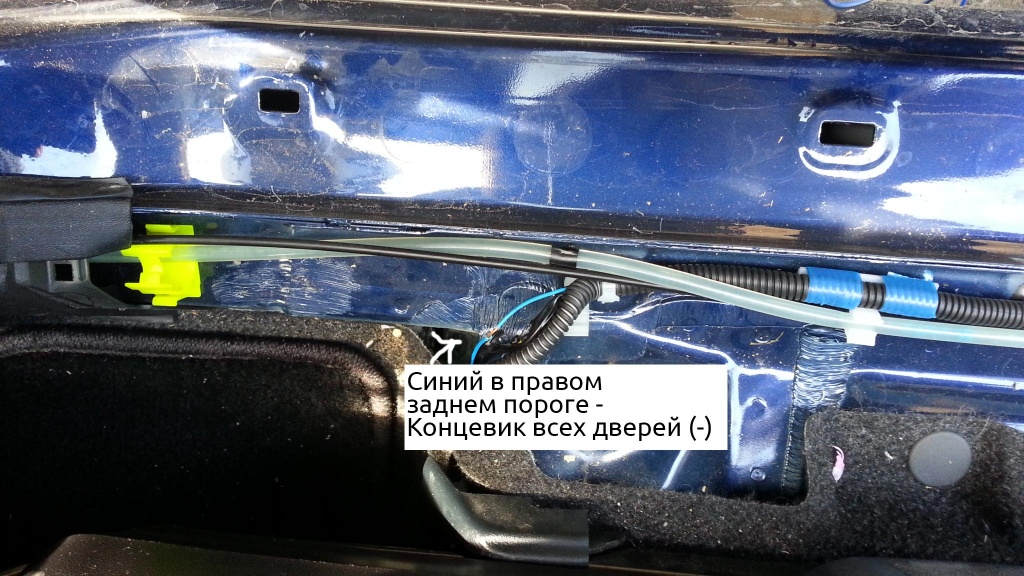

Концевики дверей:
Все двери — синий провод в пороге задней правой двери (-)
Водительская дверь в переднем правом пороге — Красный/Желтый (-)

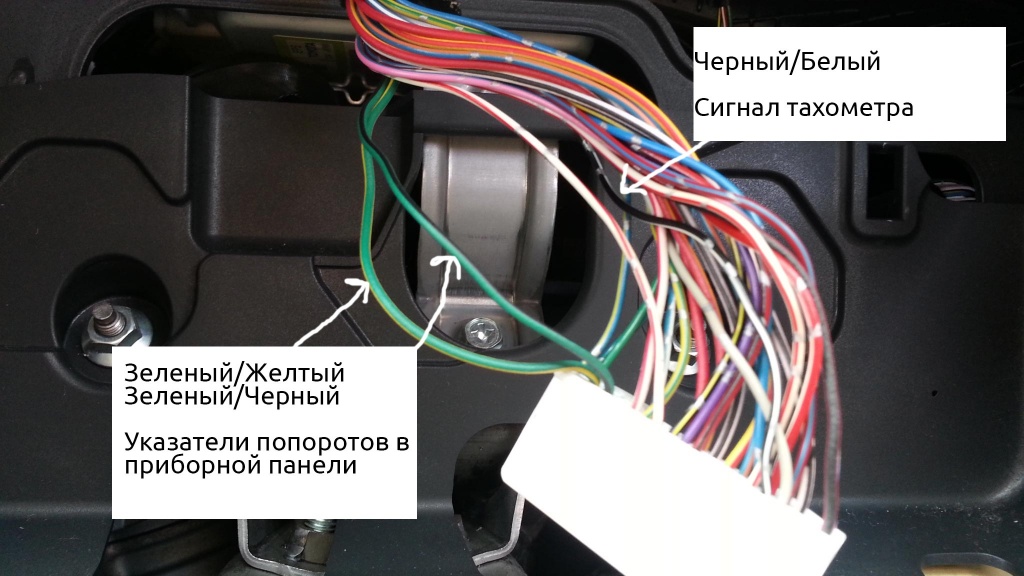

Повороты и тахометр в приборной панели:
Повороты:
Зеленый/Черный (+)
Зеленый/Желтый (+)
Тахометр:
Черный/Белый

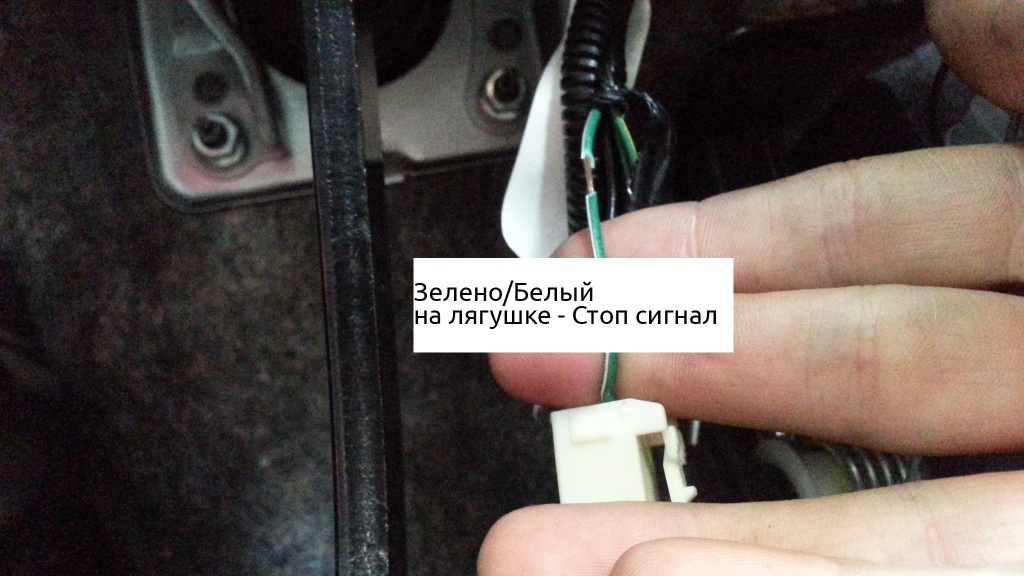

Педаль тормоза:
На лягушке педели тормоза — Зеленый/Белый

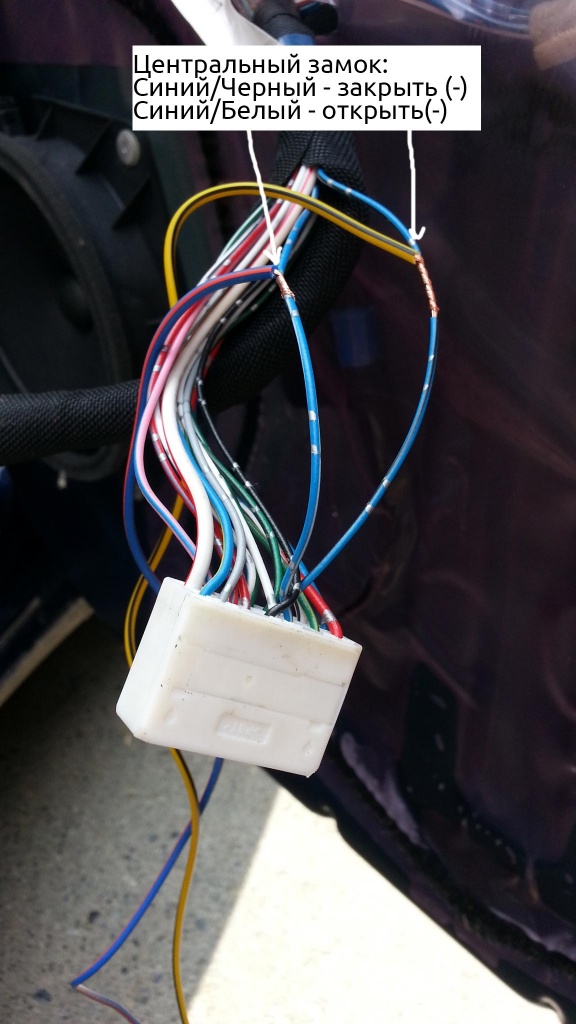

Центральный замок:
В Двери водителя на разъеме где стеклоподъемники
Синий/Белый — открыть (-)
Синий/Черный — закрыть (-)
Обходчик иммобилайзера в данном автомобиле не требуется так как отсутствует штатный иммобилайзер.
