Блок сигнализации можно установить за приборной панелью, антенну оптимально закрепить на лобовом стекле.
Точки подключения:
Концевики:
В пороге водителя
Водительская дверь: Коричневый/Зеленый
Задние двери: Белый
Багажник: Белый/Черный
В пороге правой передней двери
В пороге правой передней двери: Коричневый/Зеленый
Концевик капота можно использовать штатный:

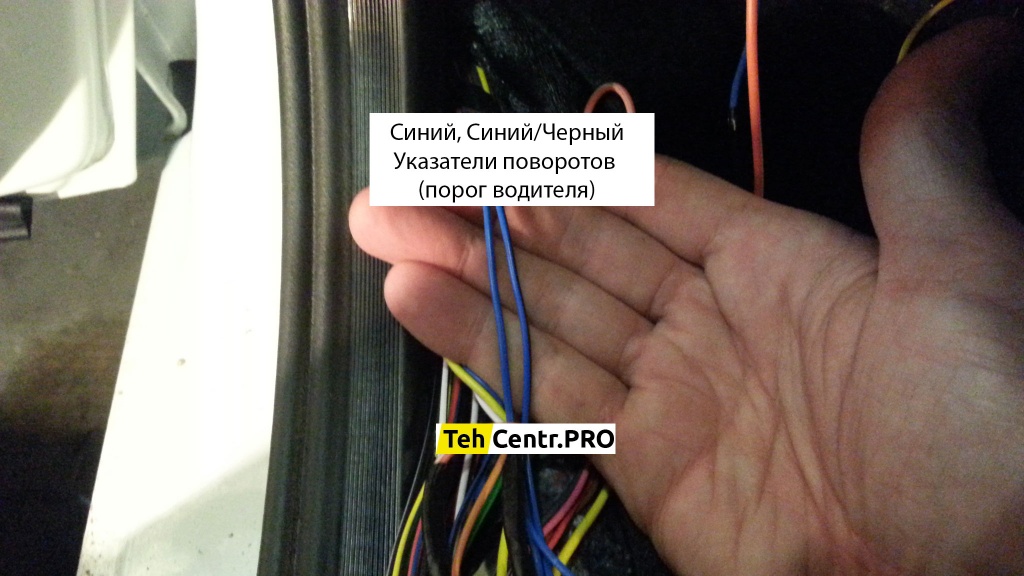

Указатели поворотов:
В пороге водителя: Синий, Синий/Черный

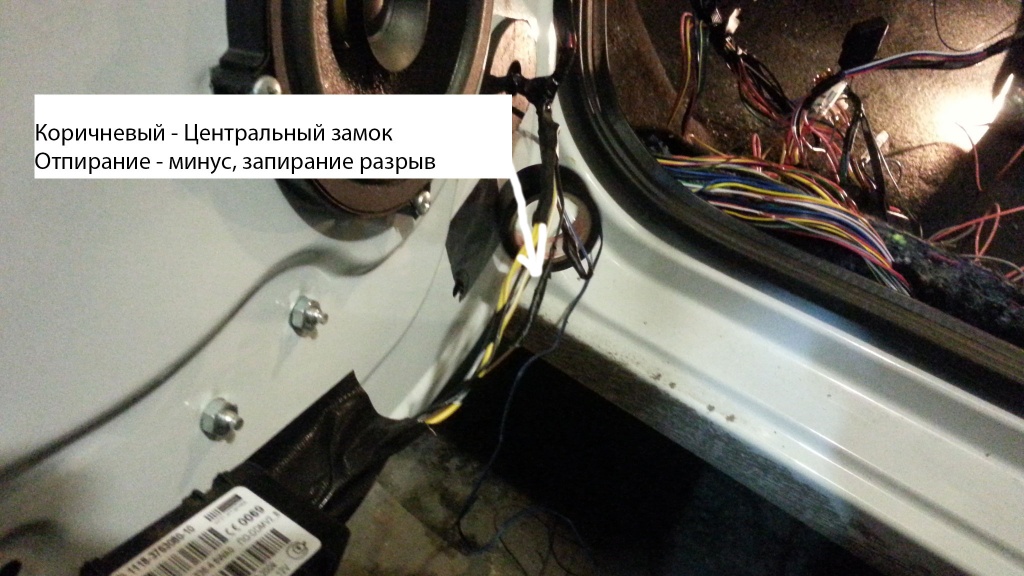

Центральный замок:
Водительская дверь: Коричневый
Отпирание — подать минус
Запирание — разрыв провода

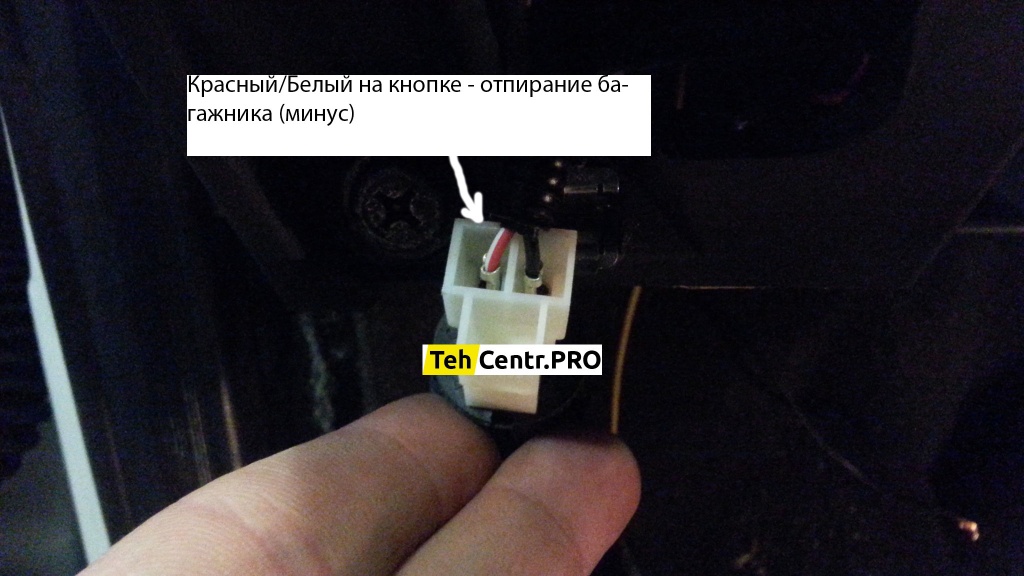

Отпирание багажника:
На кнопке открывания багажника — Красный/Белый подать минус.
ВНИМАНИЕ: В зависимости от комплектации, на некоторых надо подавать + сигнал проверяйте обязательно!

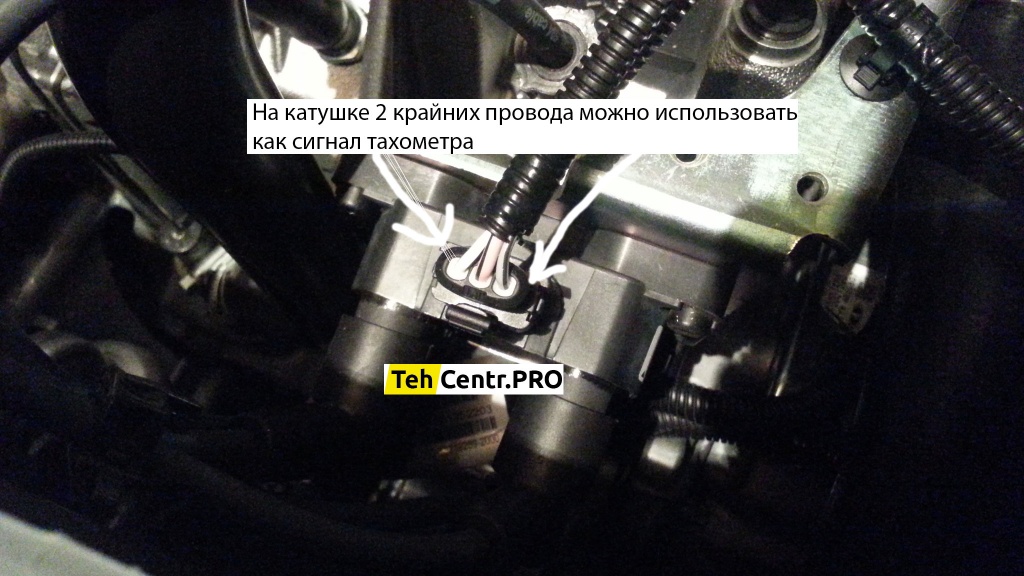

Сигнал тахометра:
Можно взять на катушке зажигания (крайние провода), так же присутствует на разъеме электро-усилителя руля (но туда не всегда удобно подбираться)

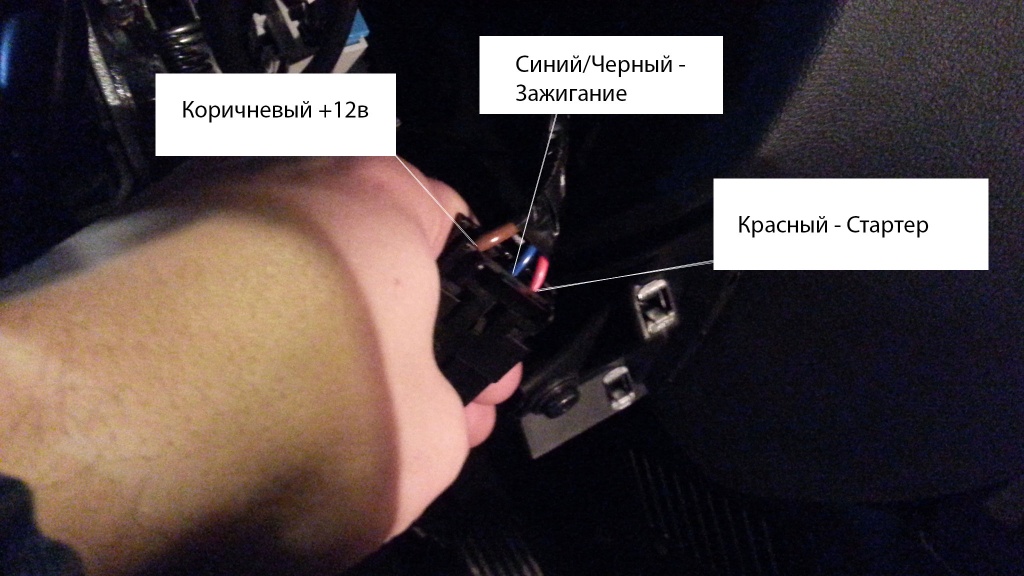

Силовые цепи:
В рулевой колонке у замка зажигания:
+12в — Коричневый
Зажигание — Синий/Черный
Стартер — Красный

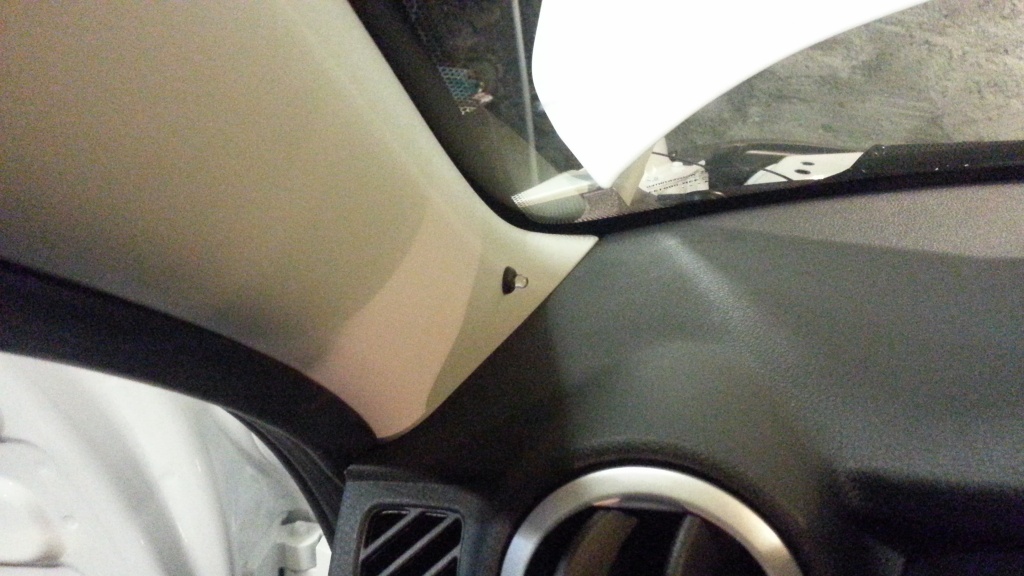

Светодиод и антенну можно разместить здесь:

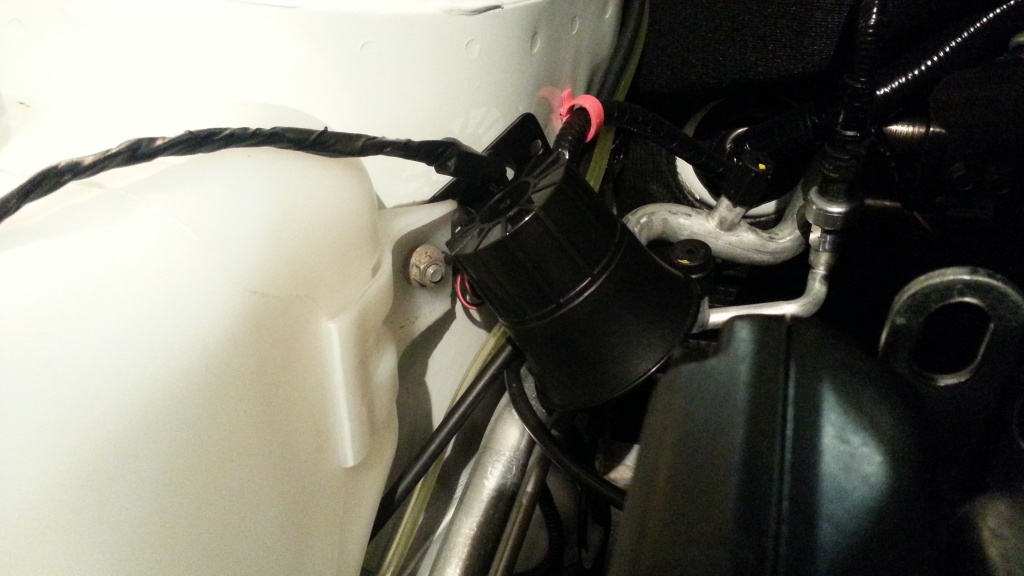

Сирену сигнализации можно разместить у бачка омывателя под болт:
Ну а дальше проверить работоспособность системы настроить датчик удара и запрограмировать сигнализацию как вам больше нравится
Удачи вам во всем!
