Точки подключения сигнализации на автомобиль Мазда 6 в кузове GH. Для установки своими руками.
Данная карта монтажа имеет рекомендательный характер.
Это базовый пример установки автосигнализации Pandora VX4G GPS на данный автомобиль, готовую конфигурацию можно скачать ниже, прописать номера владельцев, номер телефона и данные APN оператора, прописать обороты в сигнализацию а так же запрограммировать безключевой обход иммобилайзера.
В качестве блокировки будет использован алгоритм пандоры который работает в разрыв зажигания, если использовать готовую конфигурацию (в конце страницы) то там блокировка будет по переключению селектора КПП либо по фиксации движения автомобиля.
При такой схеме подключении штатный ключ будет работать на заведенном автомобиле при автозапуске.
При подключении стоит учитывать что сигнализация все видит но ничем не управляет, по шине CAN видятся все двери, багажник, статусы двигателя, положение кпп, педаль тормоза, и слейв режим.
Разборка салона:

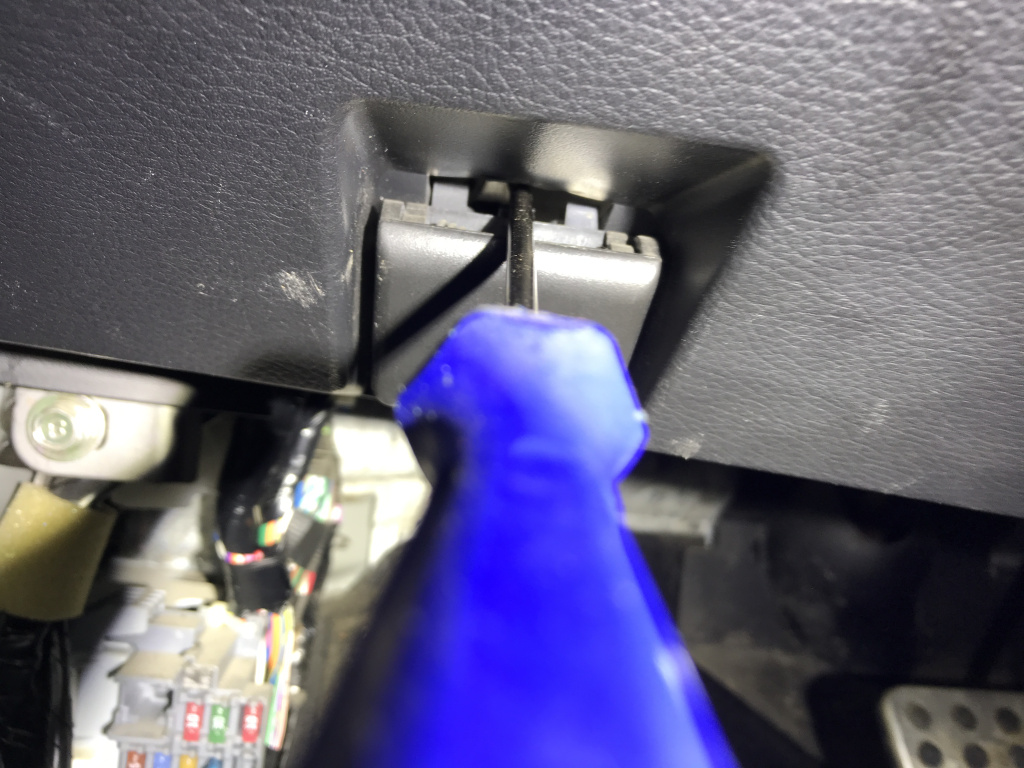

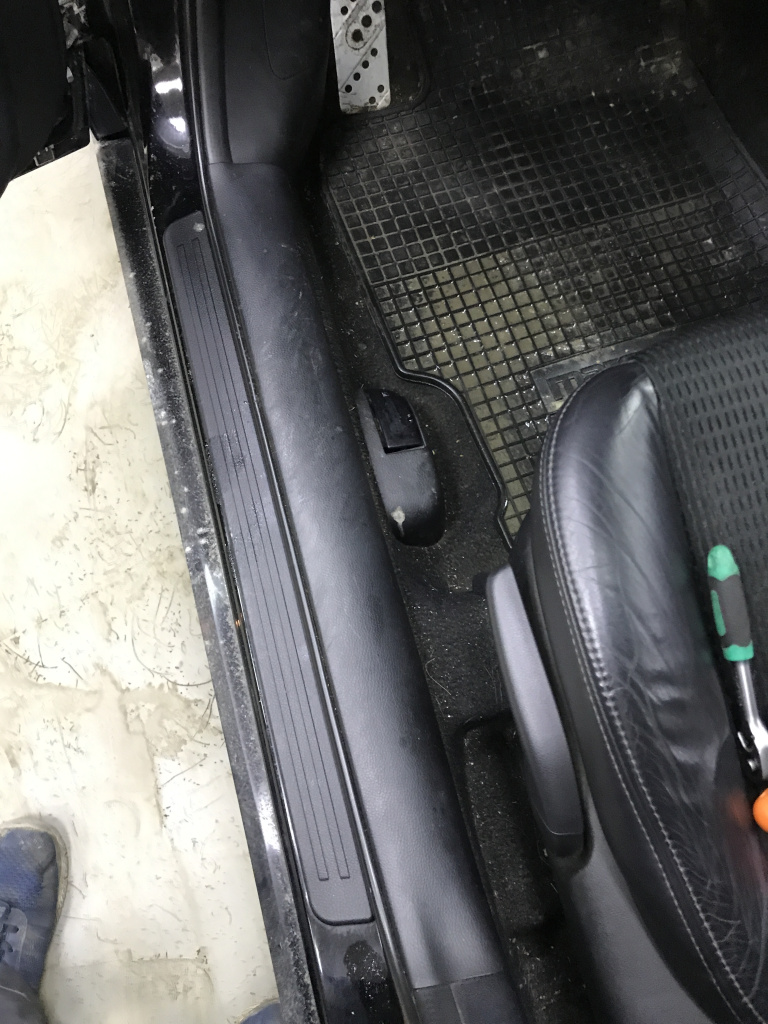

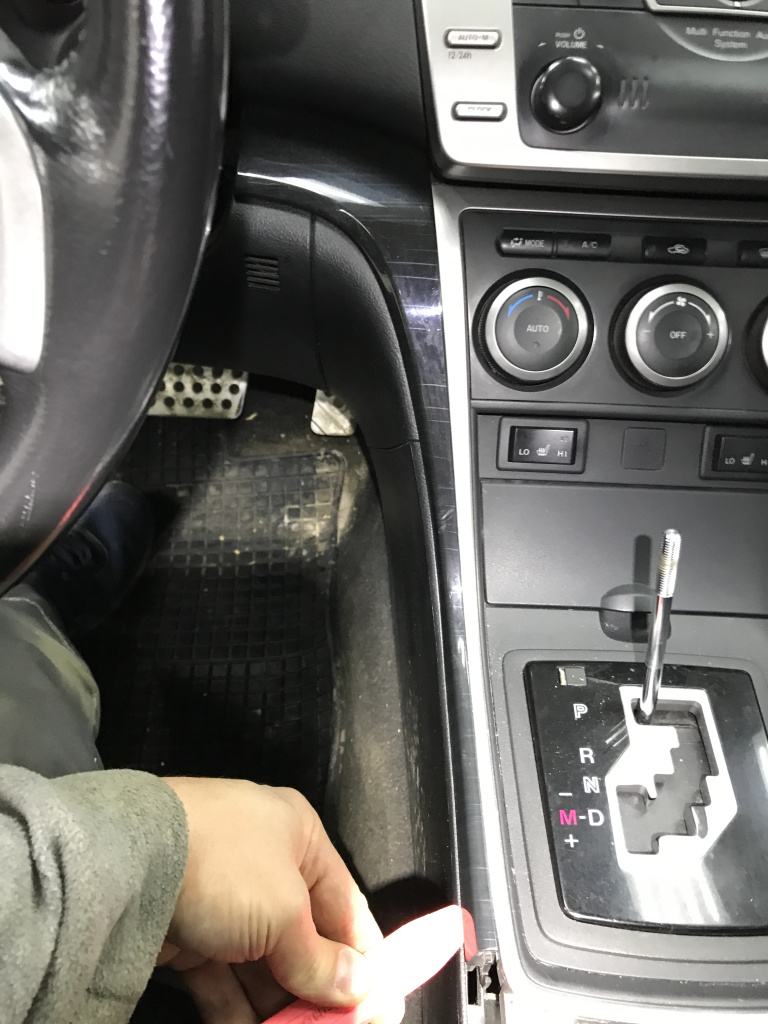

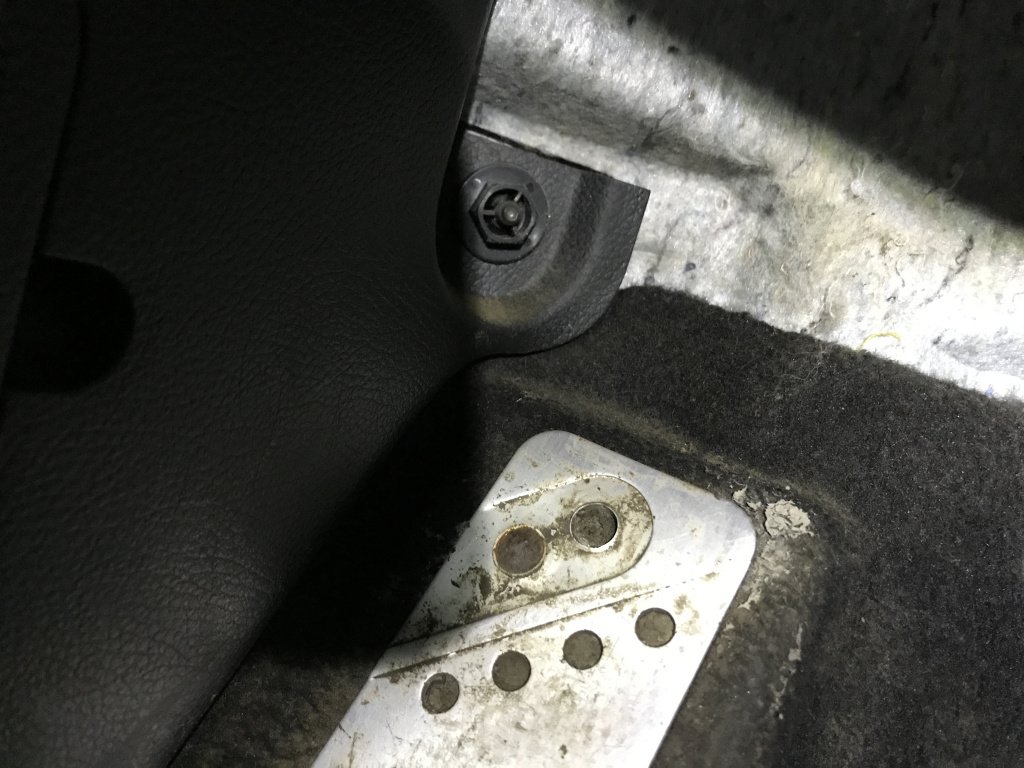

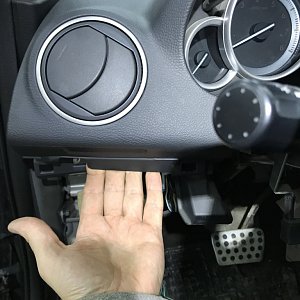

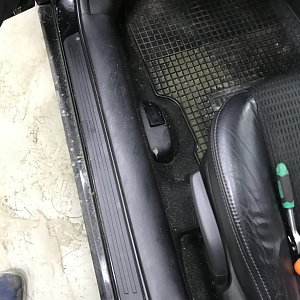

Снять порог и кик панель, порог тянем вверх просто на пистонах, что бы снять кик панель надо выкрутить пистон.

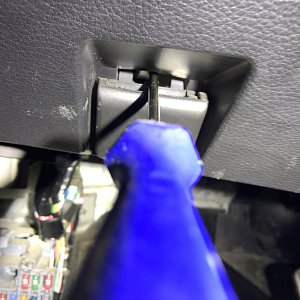

Снять ручку открывания капота, для этого можно воспользоваться плоской отверткой подогнуть защёлку по центру и вытянуть на себя ручку открывания капота.

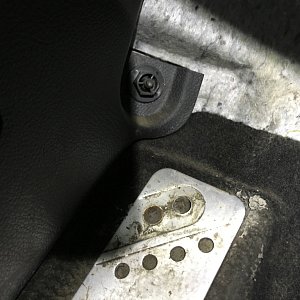

За ручкой открывания капота выкрутить саморез.

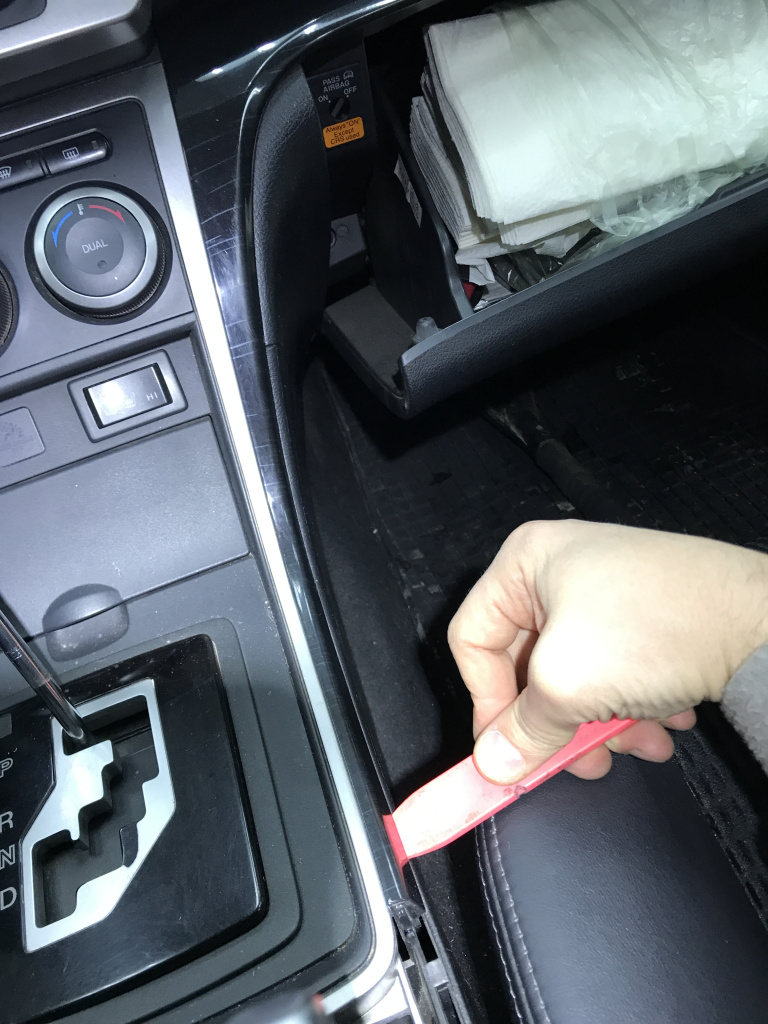

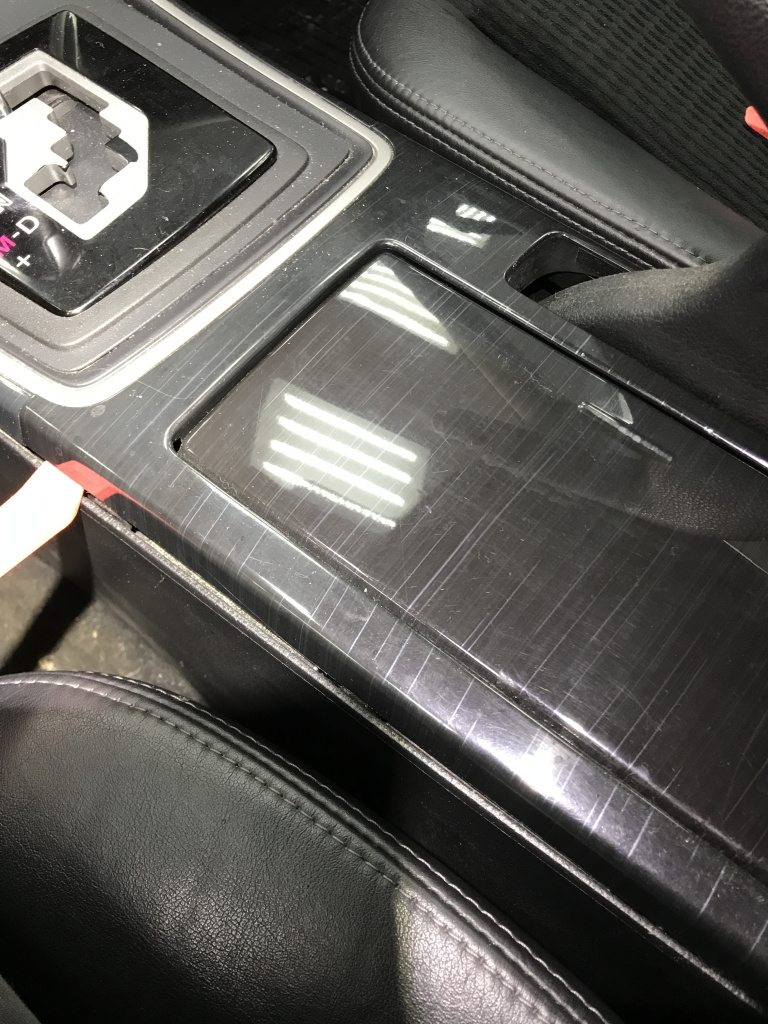

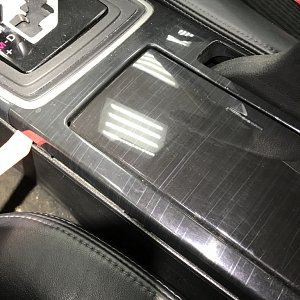

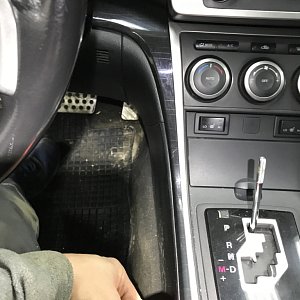

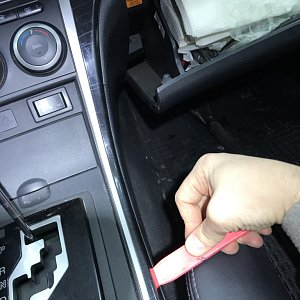

Далее необходимо снять накладку подстаканников, она сидит на пистонах, вытянуть ручник максимально вверх и поддеть съемником. высовывается вверх.

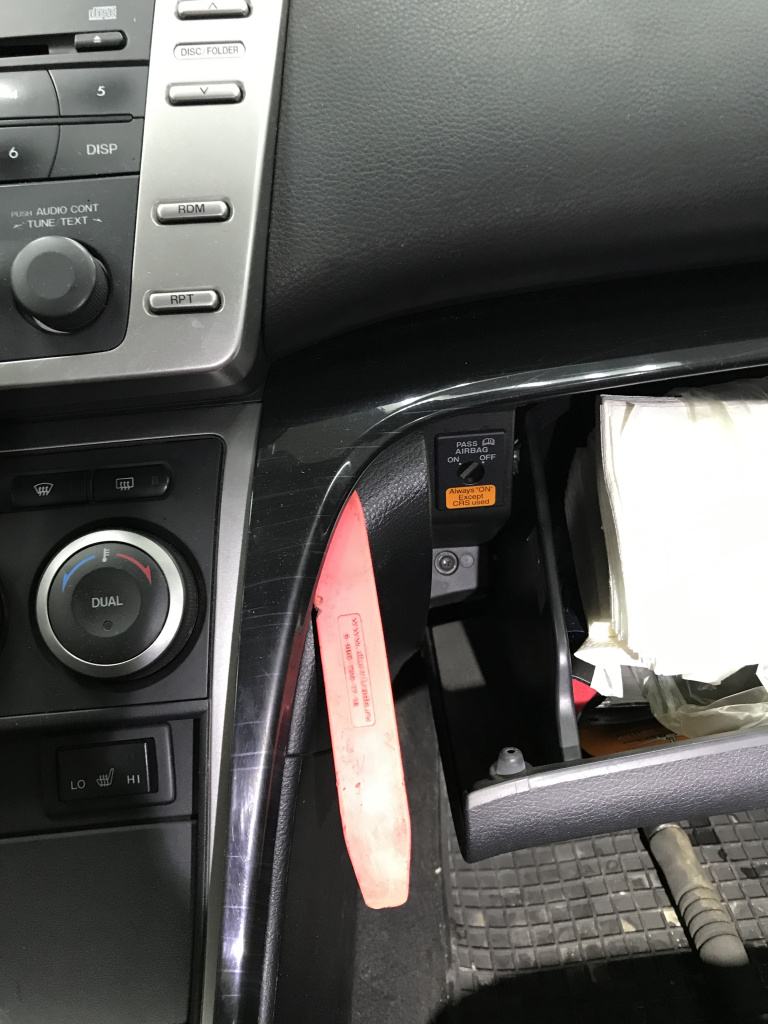

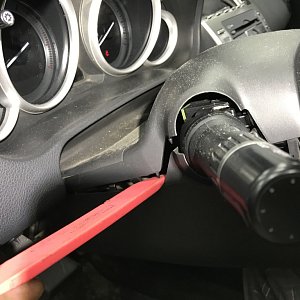

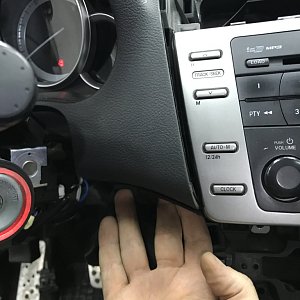

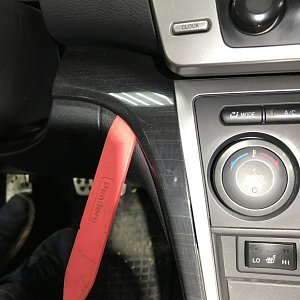

Далее необходимо снять декоративные накладки так же аккуратно поддеваем их пластиковым съемником.

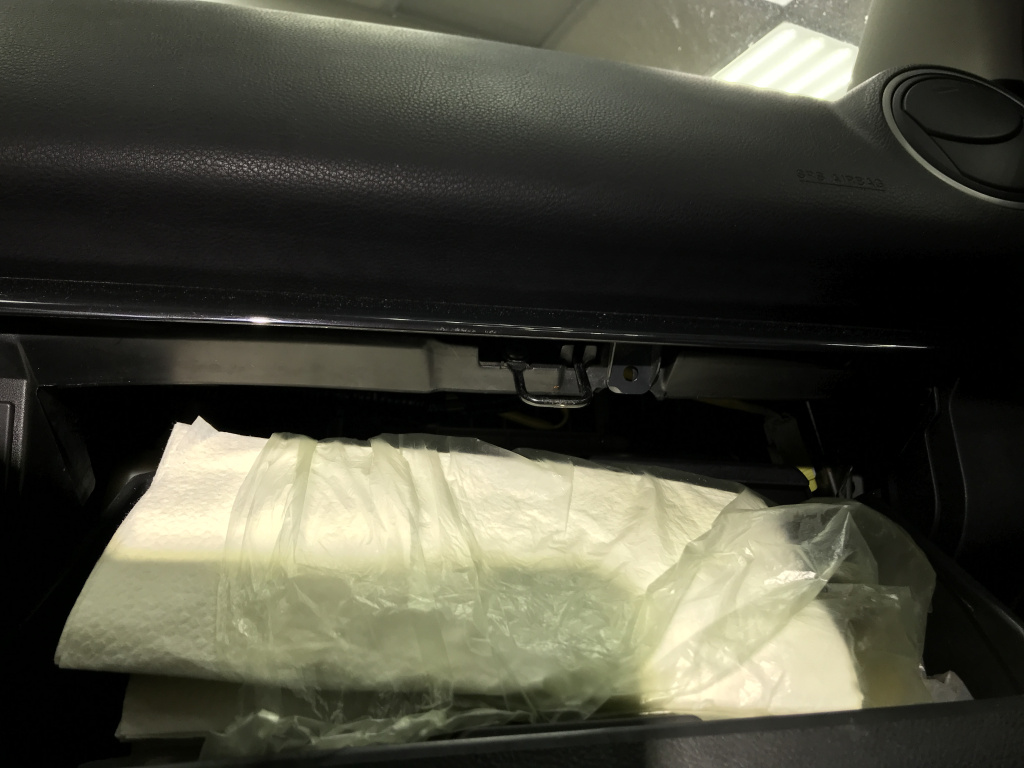

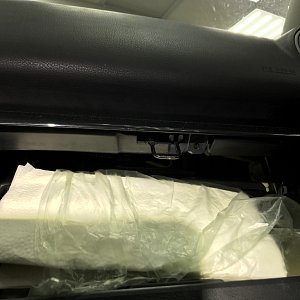

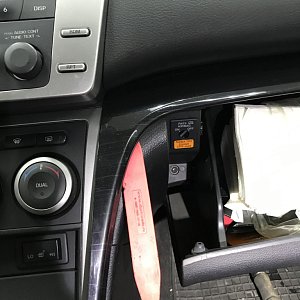

На правой накладке в некоторых комплектациях еще ставится саморез в бардачке обратите внимание если он есть его необходимо выкрутить что бы не повредить накладку.

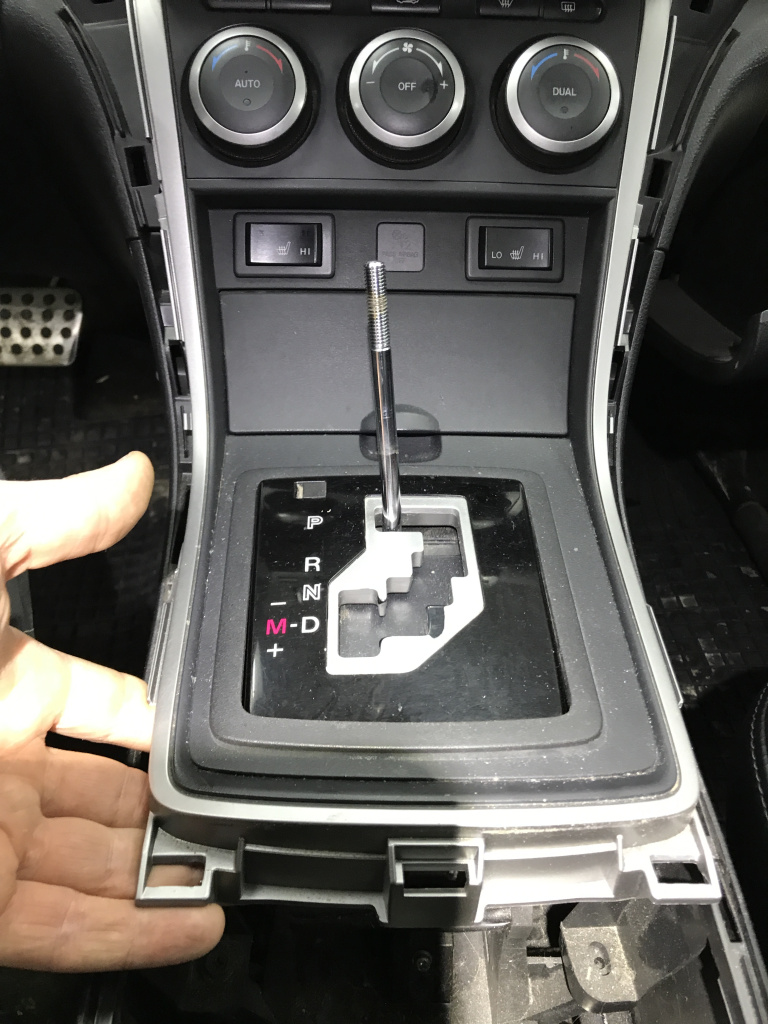

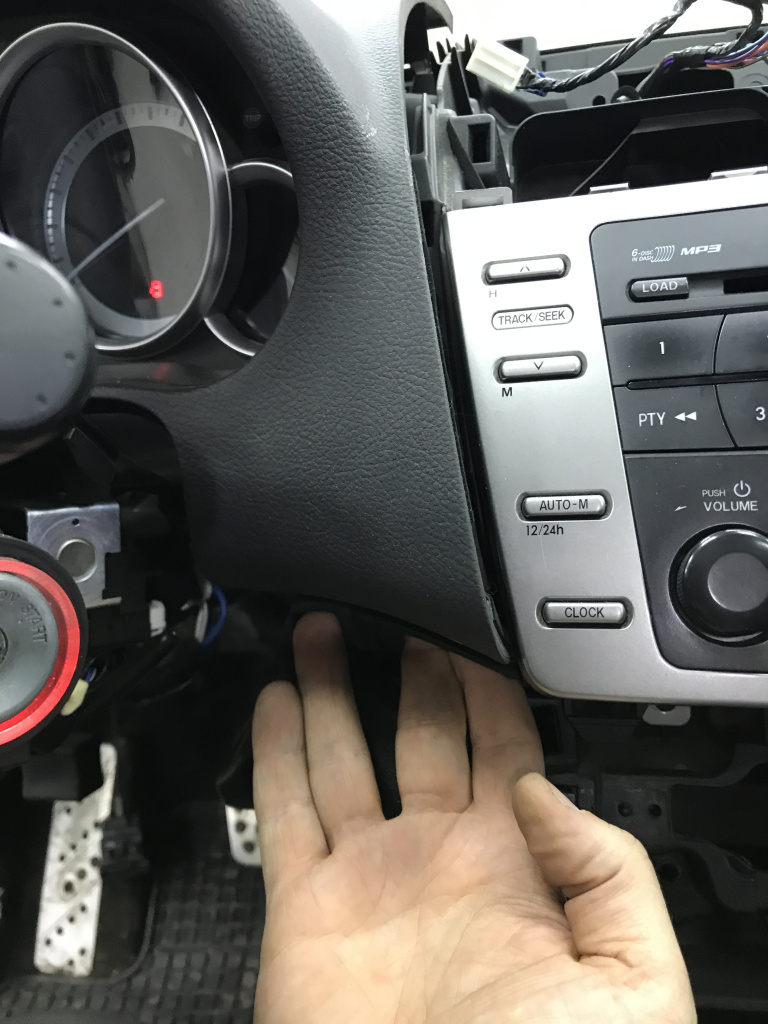

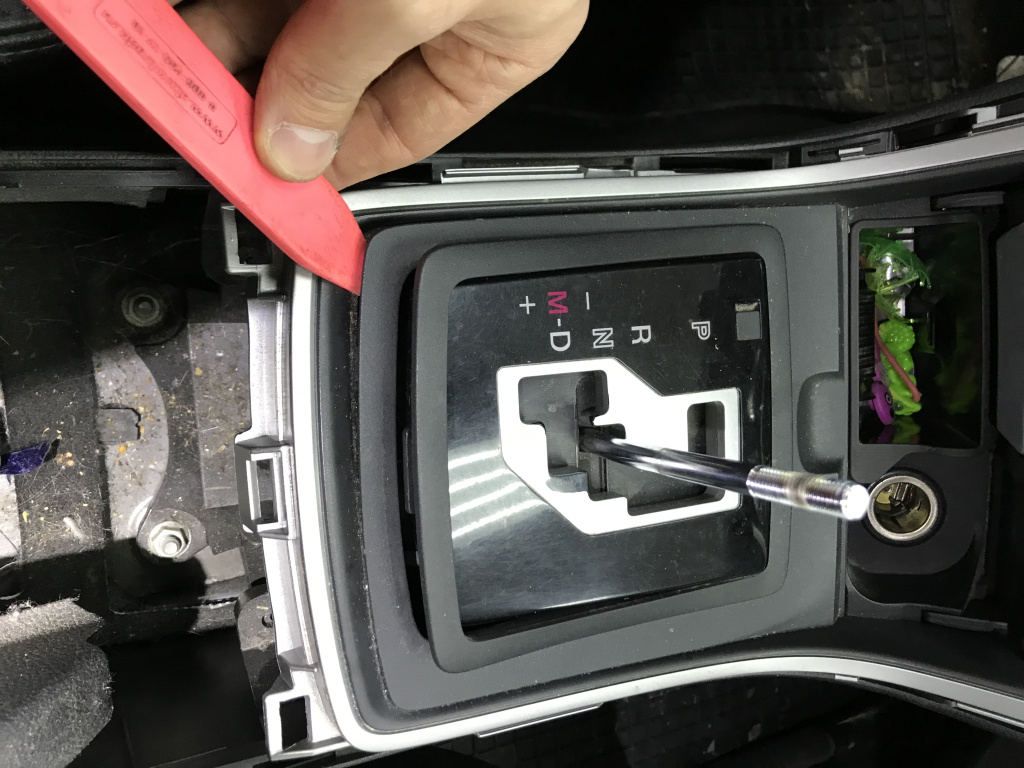

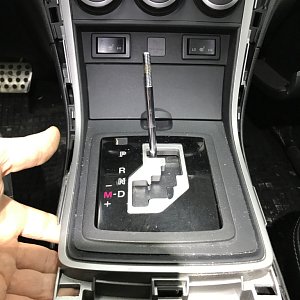

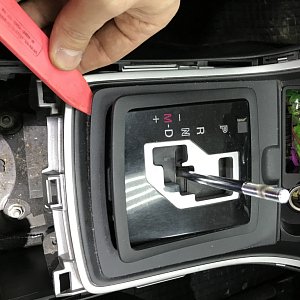

Далее необходимо снять накладку вокруг селектора КПП.

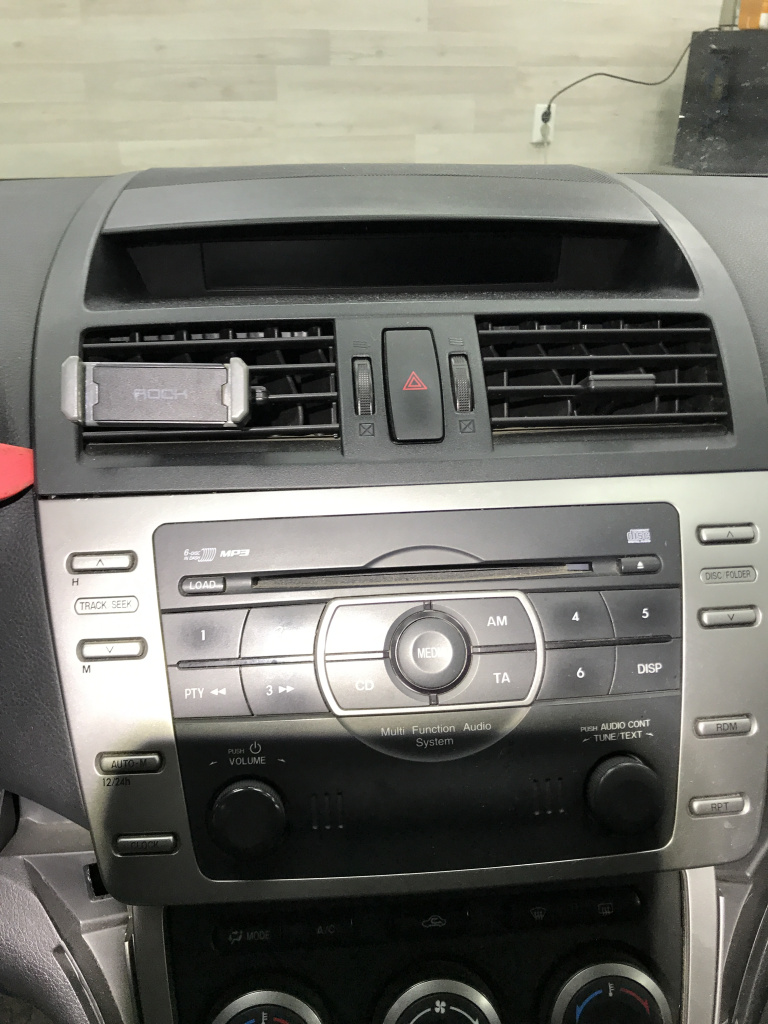

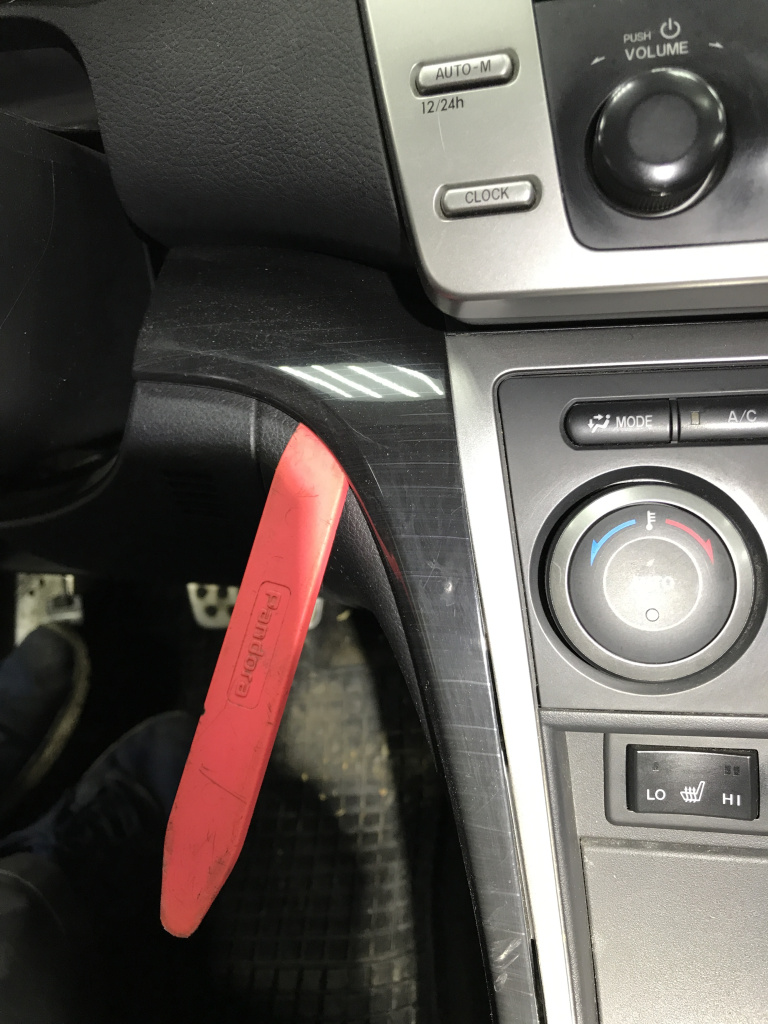

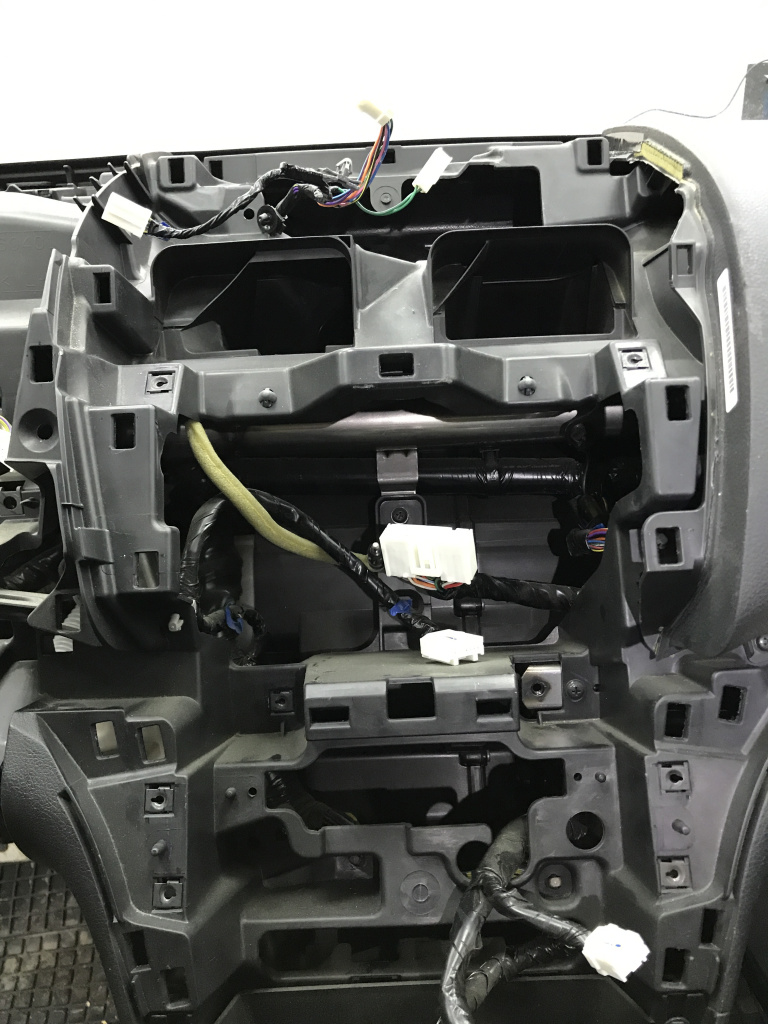

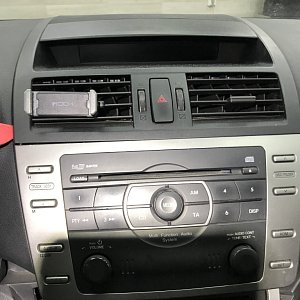

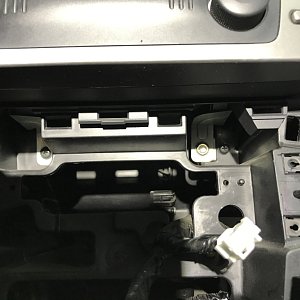

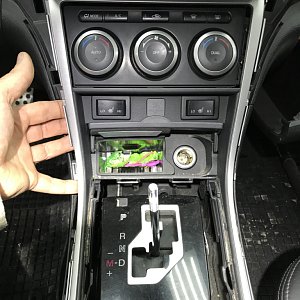

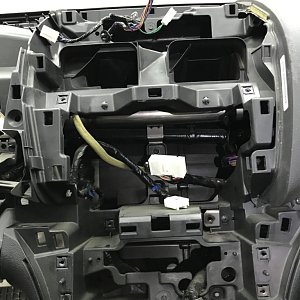

После этого можно приступать с демонтажу декоративной накладки которая закрывает доступ к болтам и саморезам которые крепят магнитолу и климат-контроль сначала поднимаем край у коробки потом тянем на себя сидит на пистонах, а так же снять центральный дефлектор, его поддеваем пластиковым съемником тянем на себя.

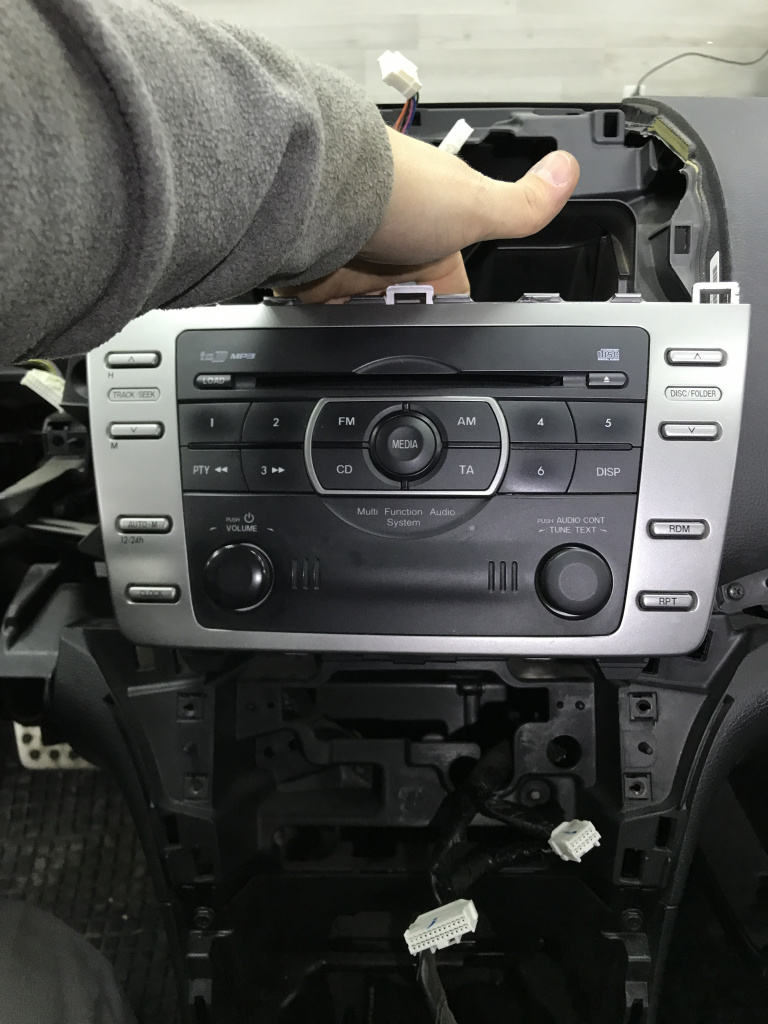

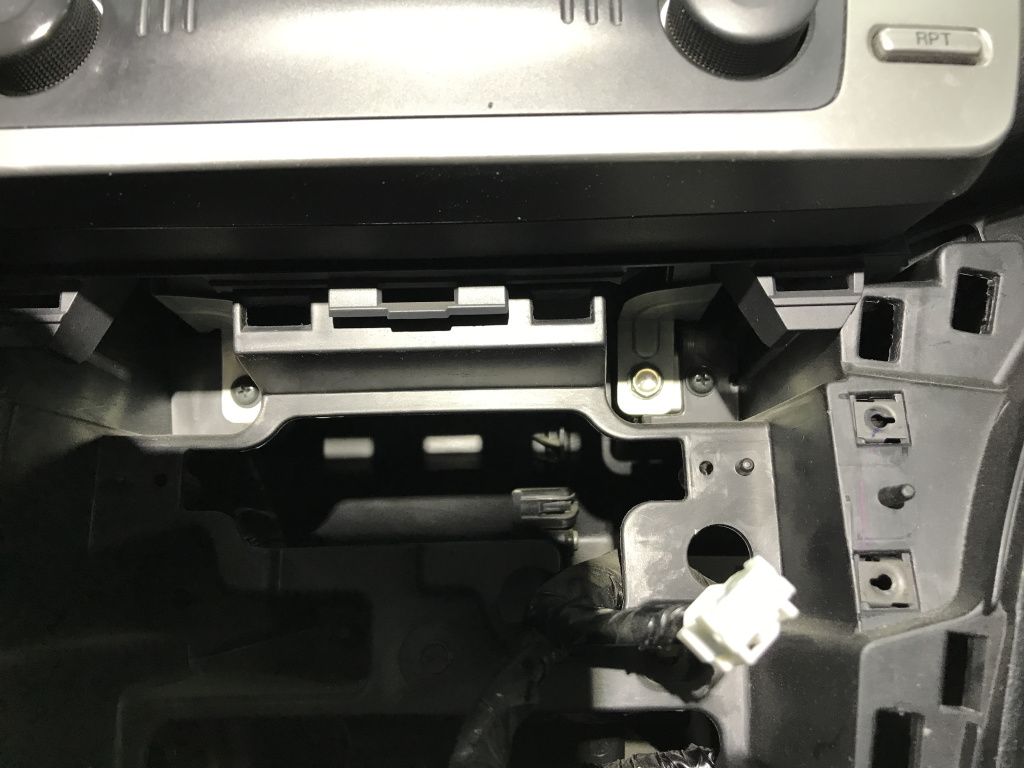

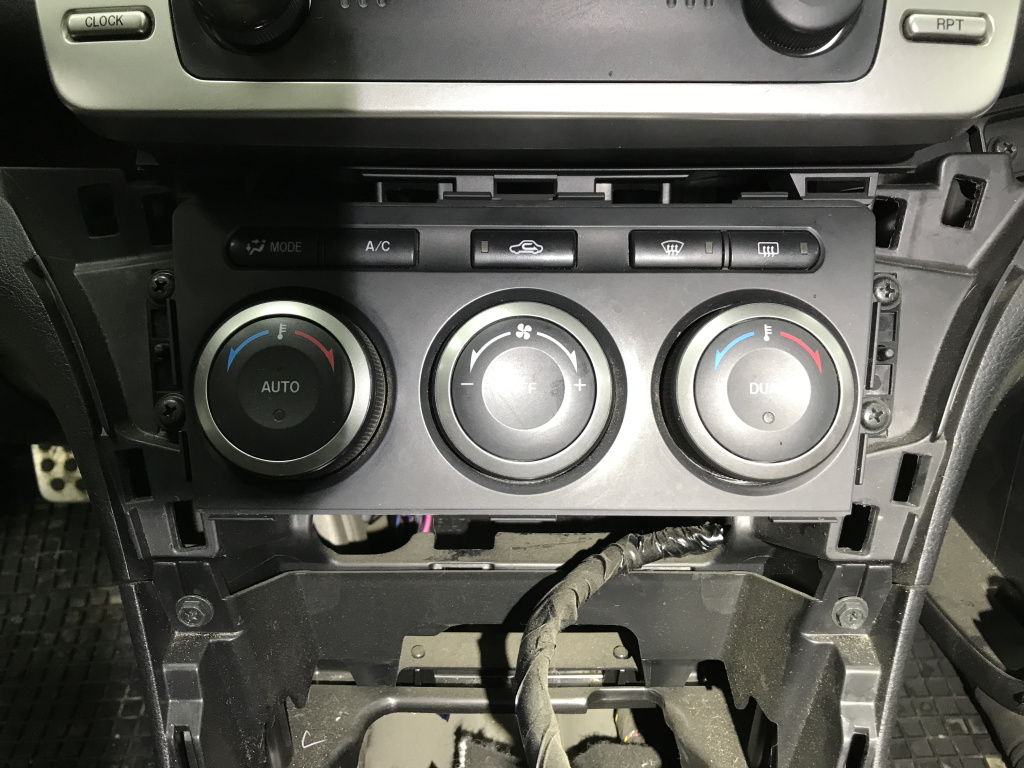

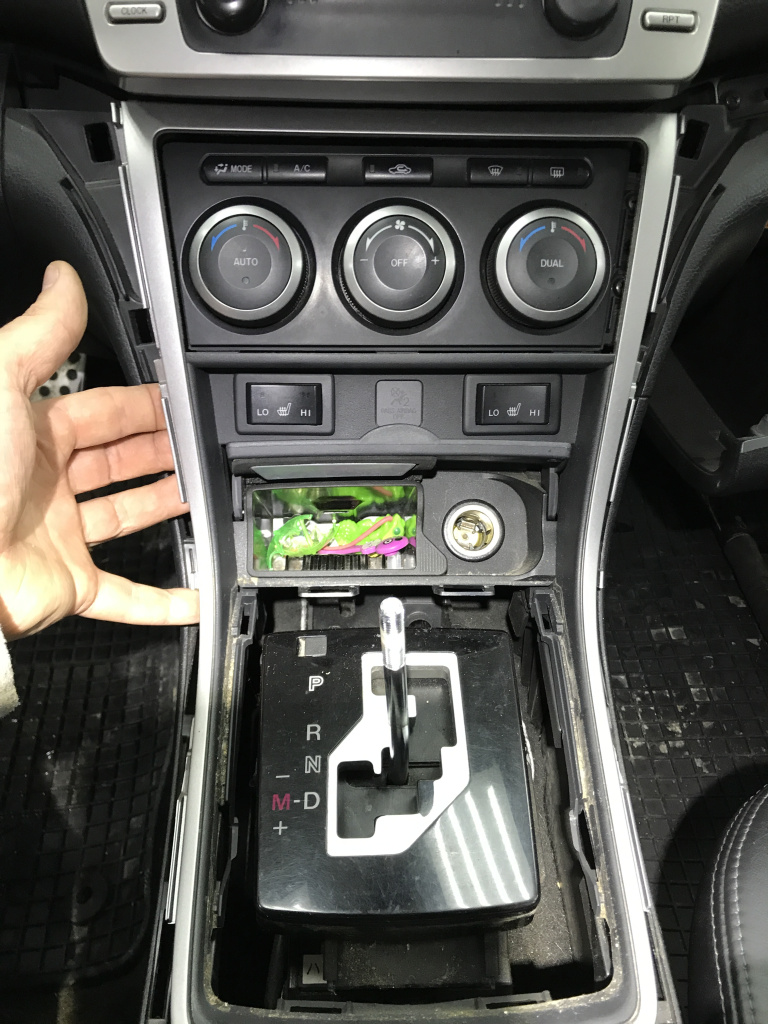

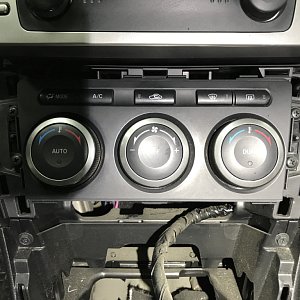

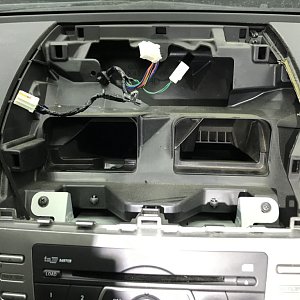

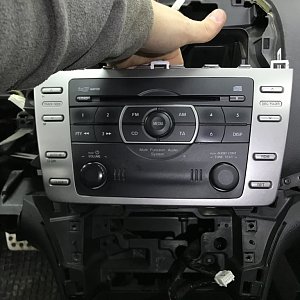

Как снять магнитолу и климат контроль на Mazda 6 GH, на магнитоле будет 3 самореза и один болт на 10, откручиваем и тянем на себя, с климат контролем ситуация аналогичная 4 самореза и тянем на себя.

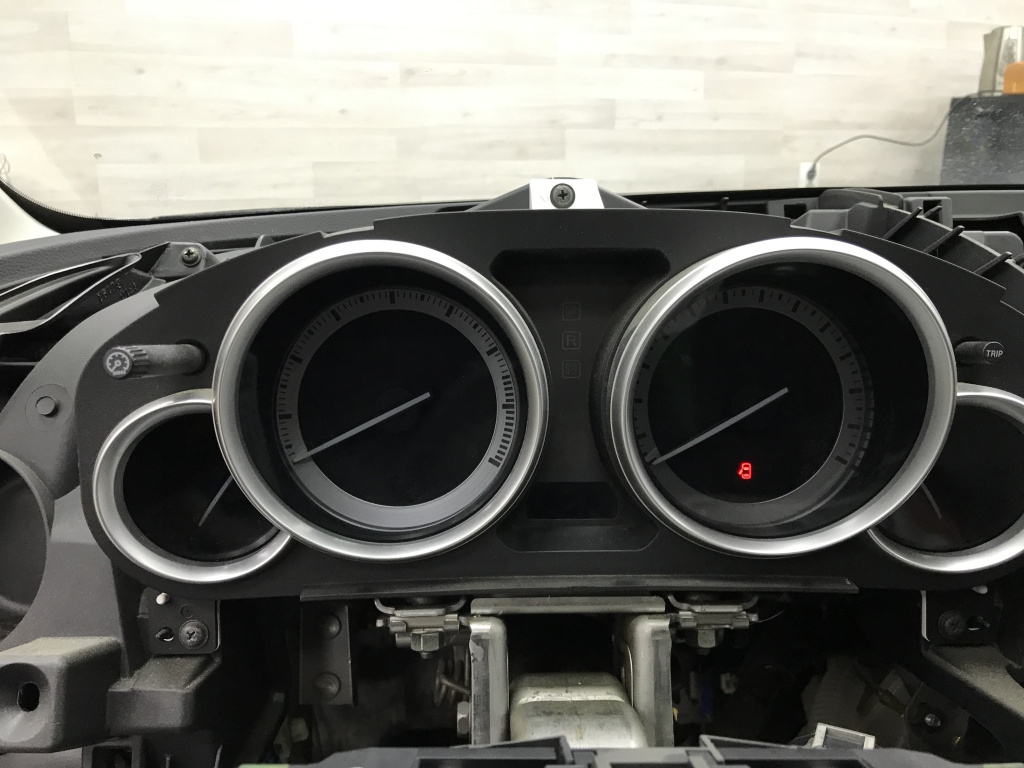

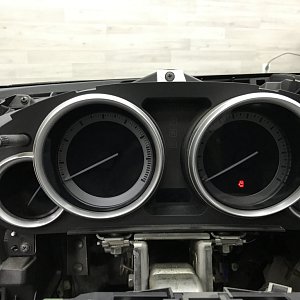

Как снять панель приборов на Мазде 6, вся накладка держится на пистонах просто тянем на себя и она снимется, предварительно необходимо отцепить резиновый уплотнитель между рулем и накладкой, снимается с рулевой колодки просто тянуть вверх. После снятия накладки достаточно открутить 3 самореза с приборной панели и она снята.

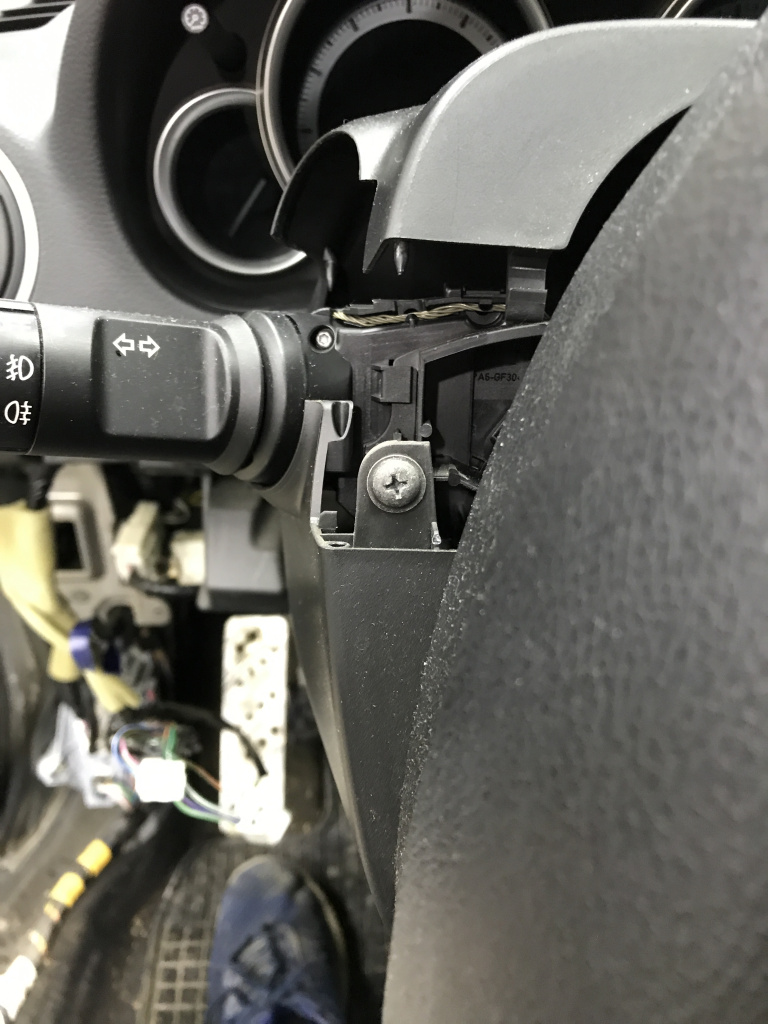

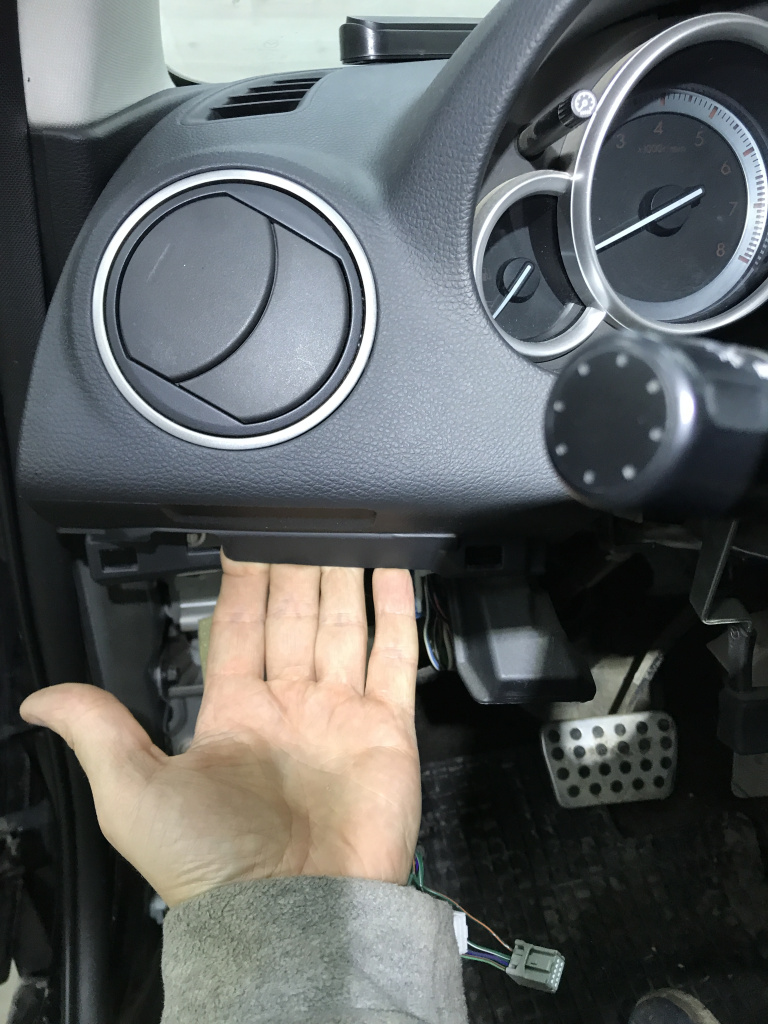

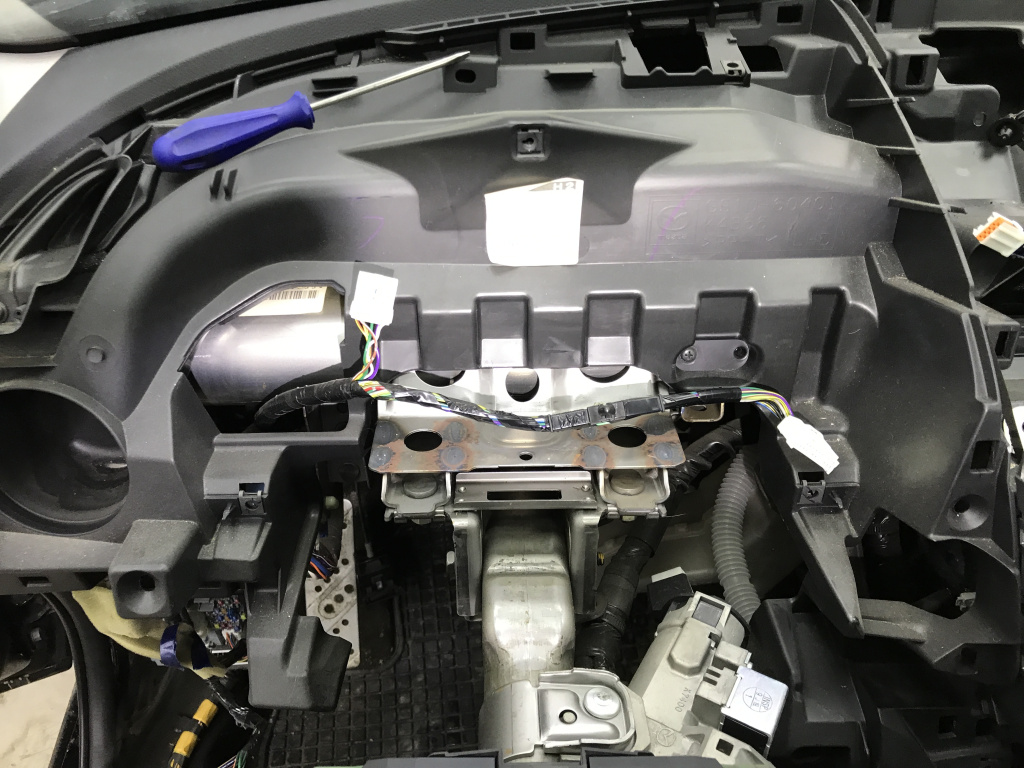

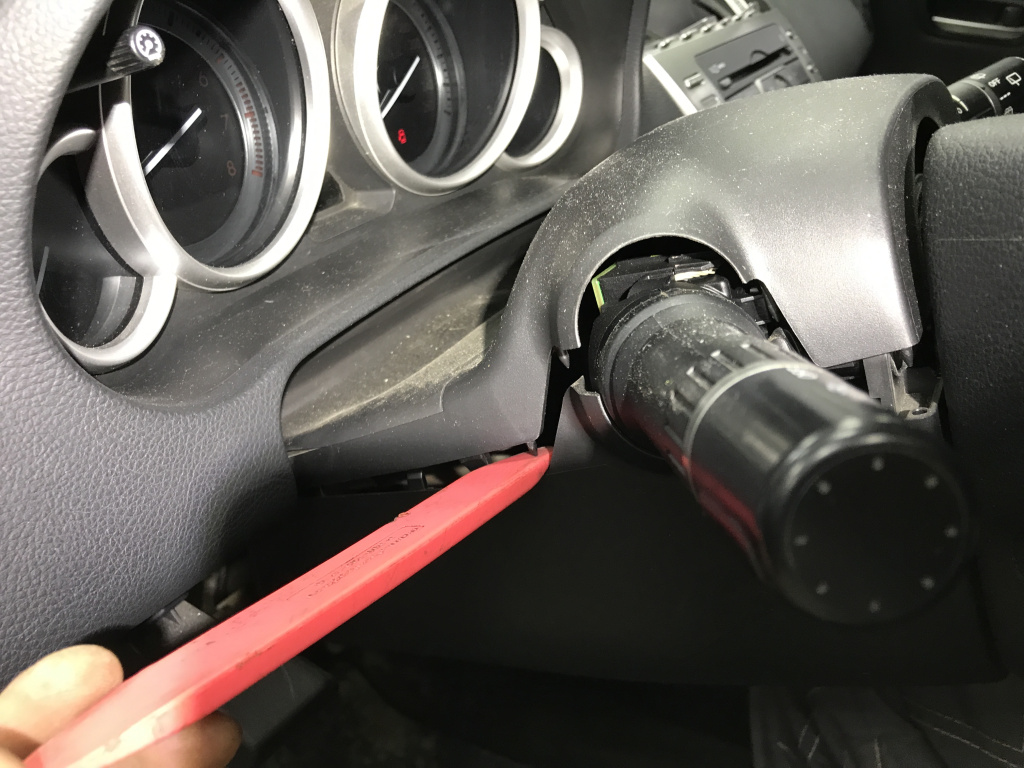

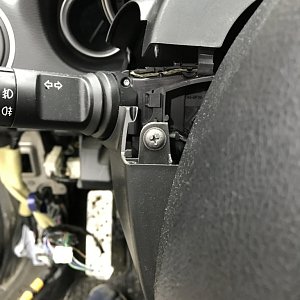

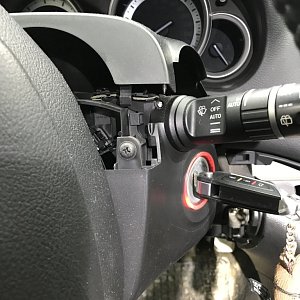

Снимаем пластиковый кожух рулевой колонки, сначала снимается верхняя часть пластика, после чего выкручиваются 2 самореза со стороны руля.

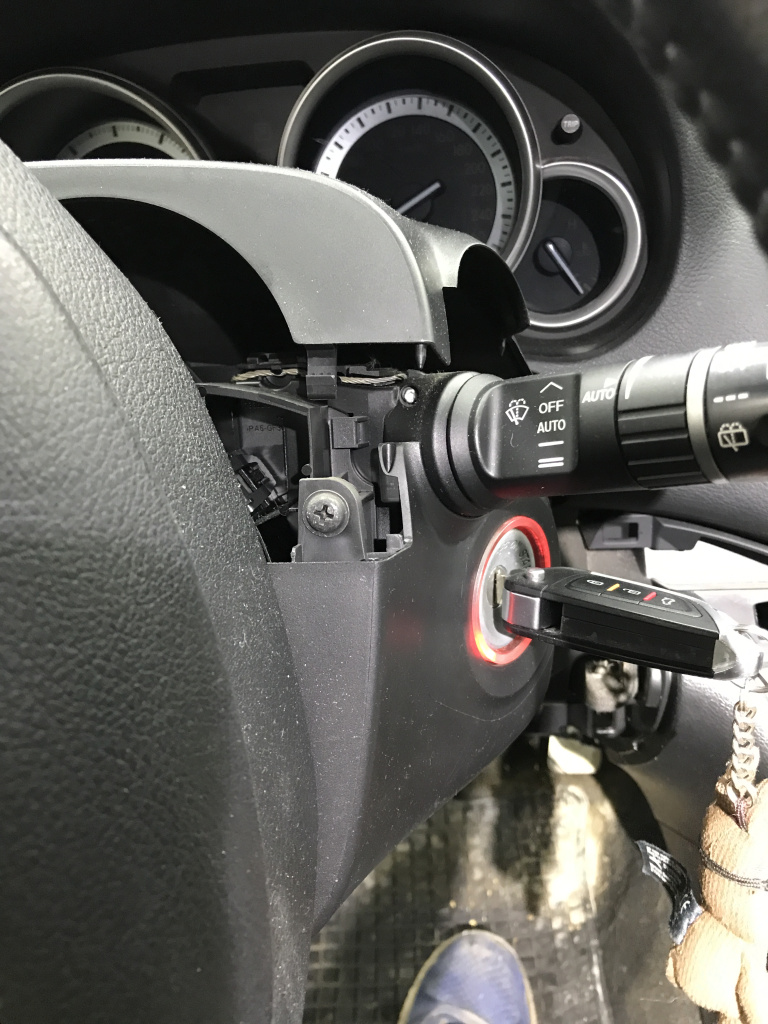

Что бы снять накладку подрулевого пластика теперь достаточно просто потянуть ее на себя и отцепить разъемы.

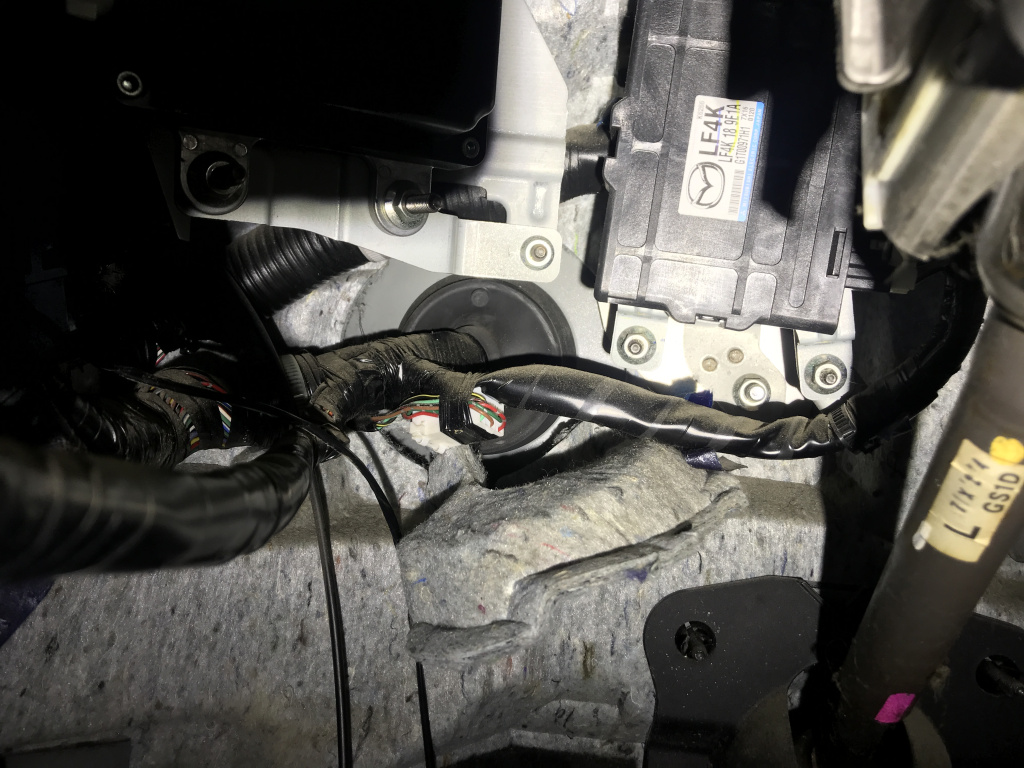

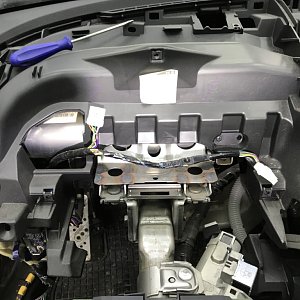

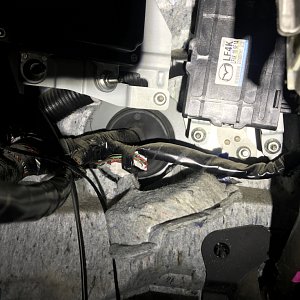

Провода можно продернуть под капот в штатном уплотнителе который находится слева от педали тормоза на моторном щите:
Точки подключения сигнализации:

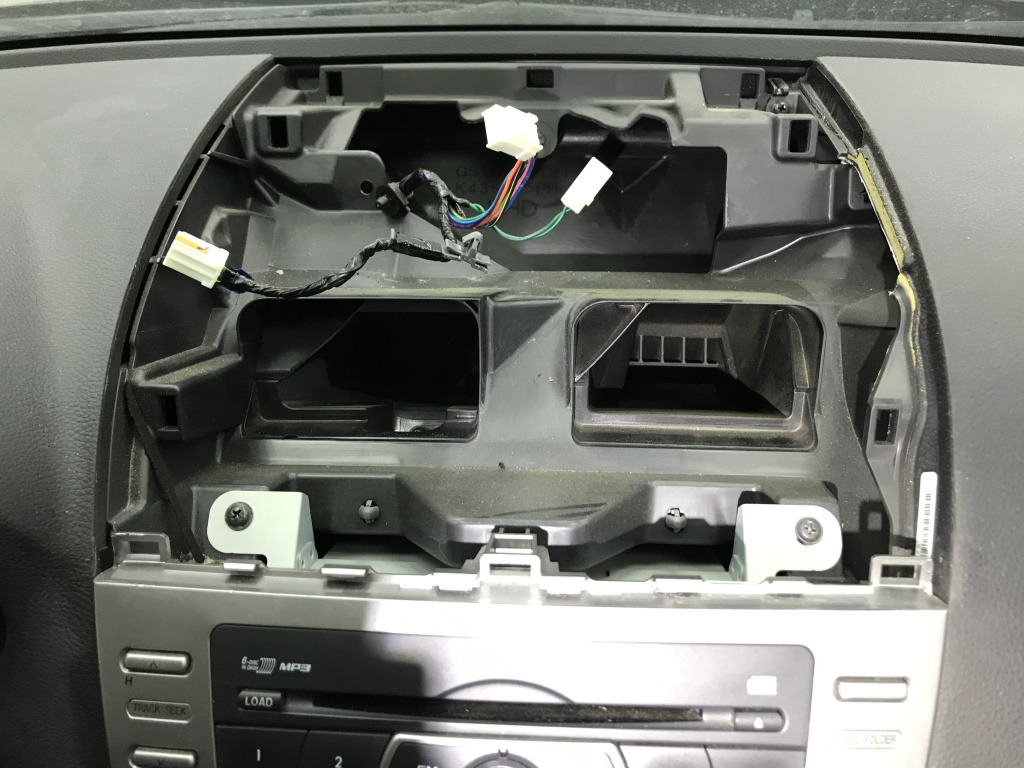

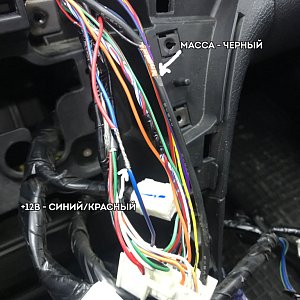

Цепи питания для основного блока сигнализации были взяты с разъема магнитолы:
+12в - Синий/Красный
Масса - Черный

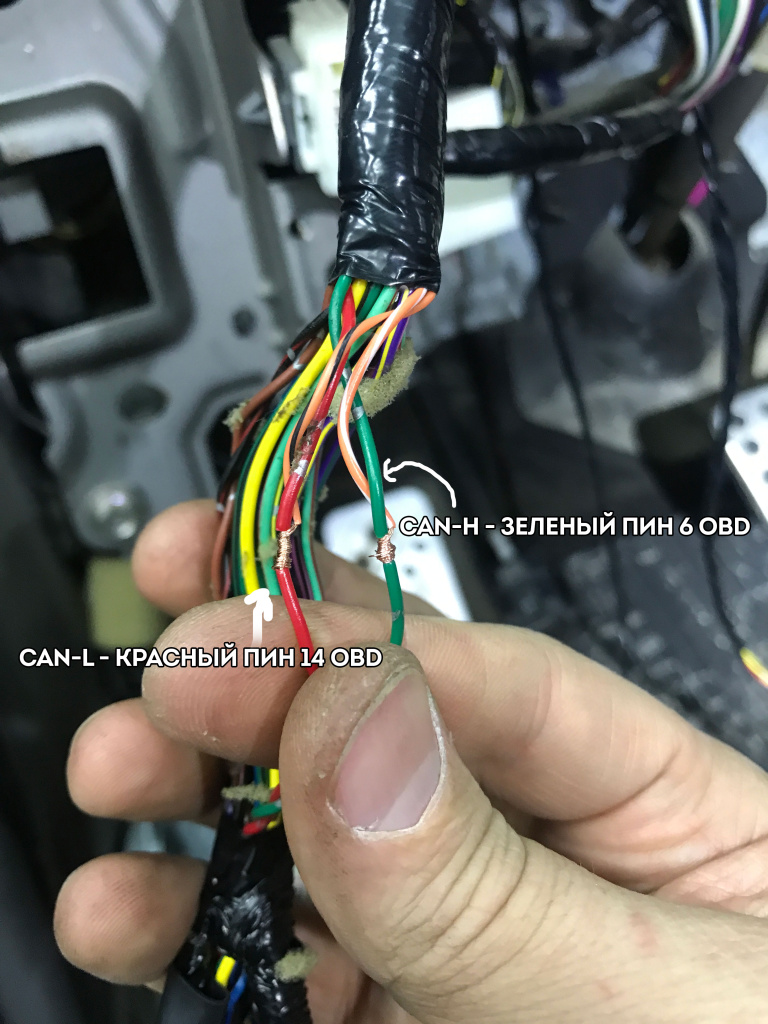

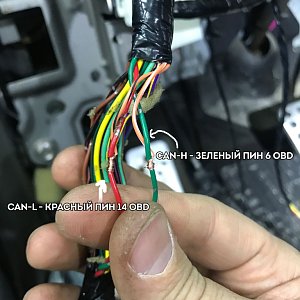

CAN шина автомобиля, можно взять на приборной панели, можно взять на диагностическом разъеме.
CAN-H - Зеленый
CAN-L - Красный

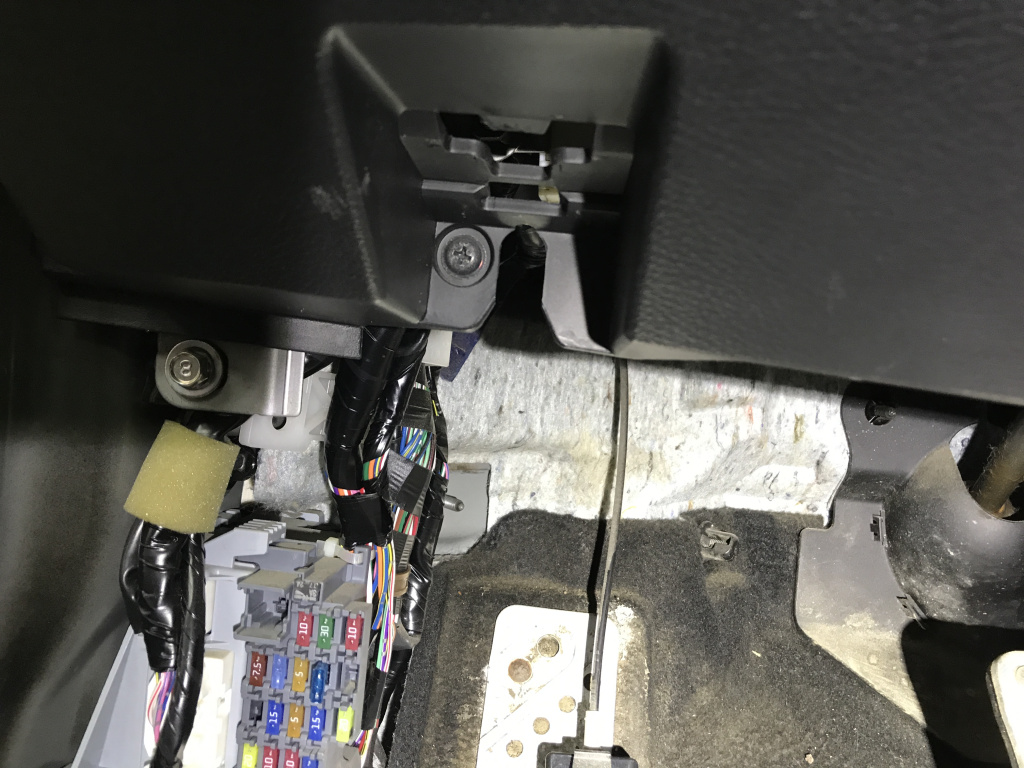

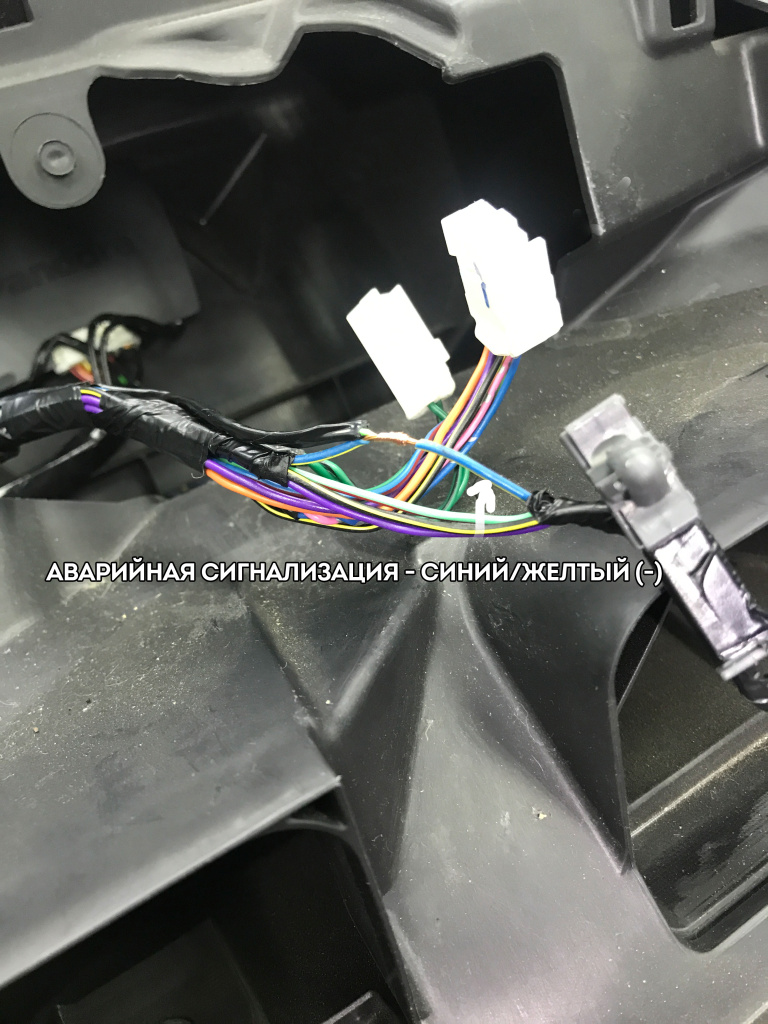

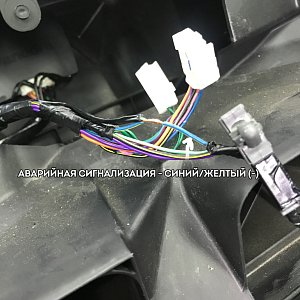

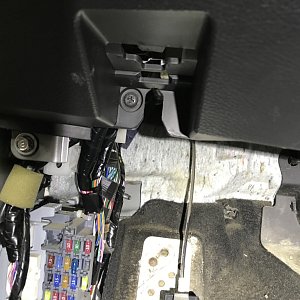

Аварийную сигнализацию можно подключить прямо на кнопке аварийной сигнализации, либо у предохранителей в кик панели.
Аварийная сигнализация - Синий/Желтый
Управление центральным замком.

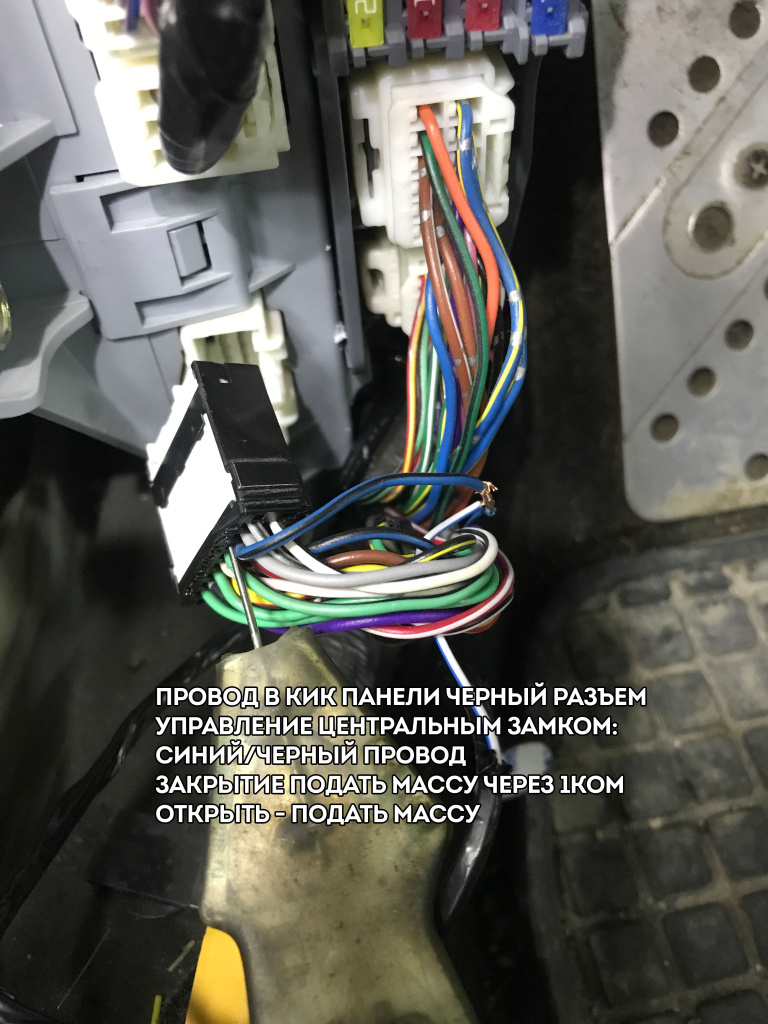

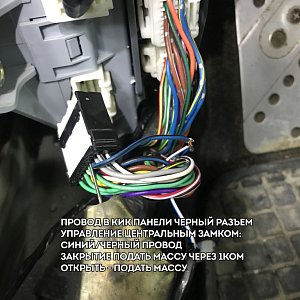

Провод в кик панели черный разъем
Управление центральным замком:
Синий/Черный провод
Закрытие - подать массу через 1кОм
Открыть - подать массу
Цепи необходимые для реализации автозапуска

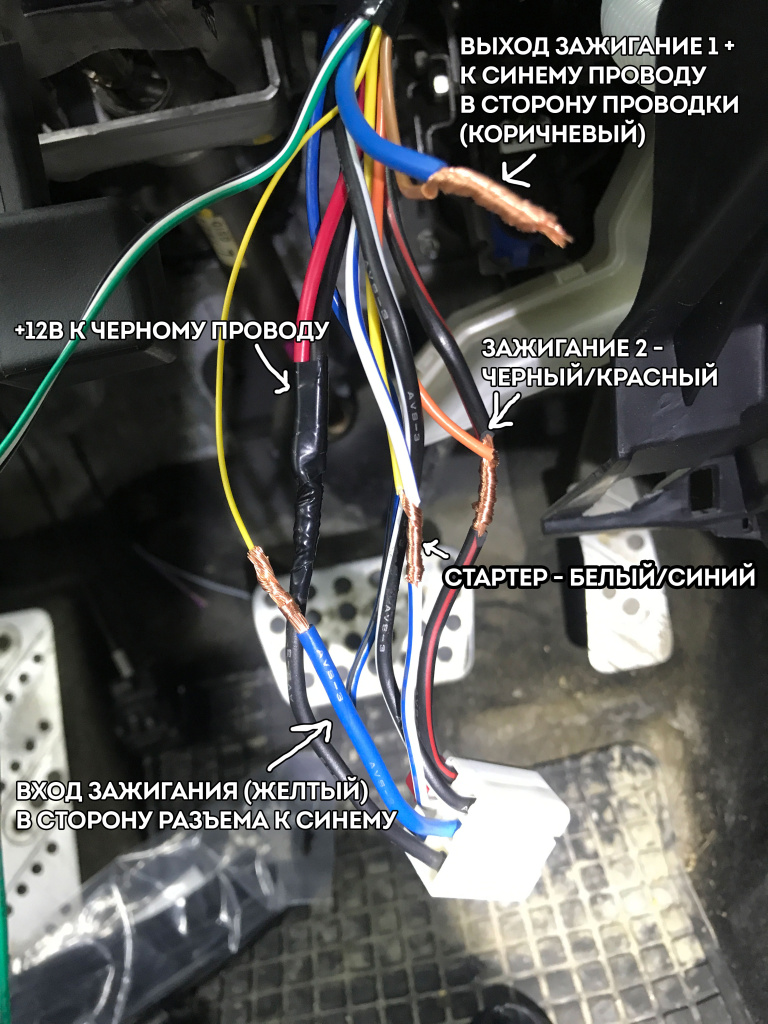

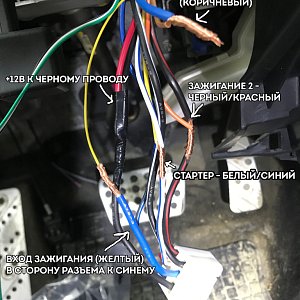

На замке зажигания:+12В - Черный провод пин 4
Зажигание 1 - Синий провод пин 5
Зажигание 2 - Черный/Красный пин 3
Стартер - Белый/Синий пин 2
Так как мы ставим сигнализацию Pandora то в нашем случае мы подключим зажигание по логике в разрыв зажигания, обязательно убрать в статусе CAN статус зажигания, вход сигнализации зажигание подключить в сторону замка.

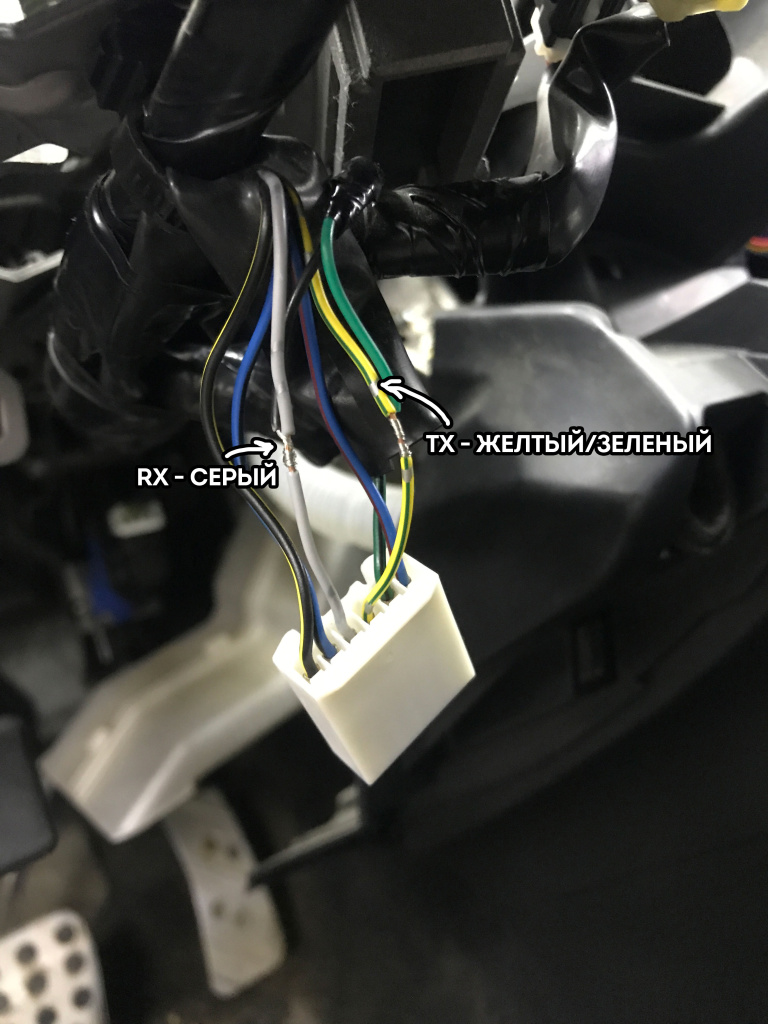

Для реализации запуска без закладки чипов или ключей необходимо подключить провода сигнализации (у пандоры это провода IMMO-KEY) к цепям иммобилайзера.

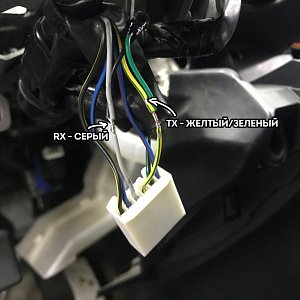

RX - Серый провод к черному проводу сигнализации (IMMO-KEY2)
TX - Желтый/Зеленый к зеленому проводу сигнализации (IMMO-KEY 1)

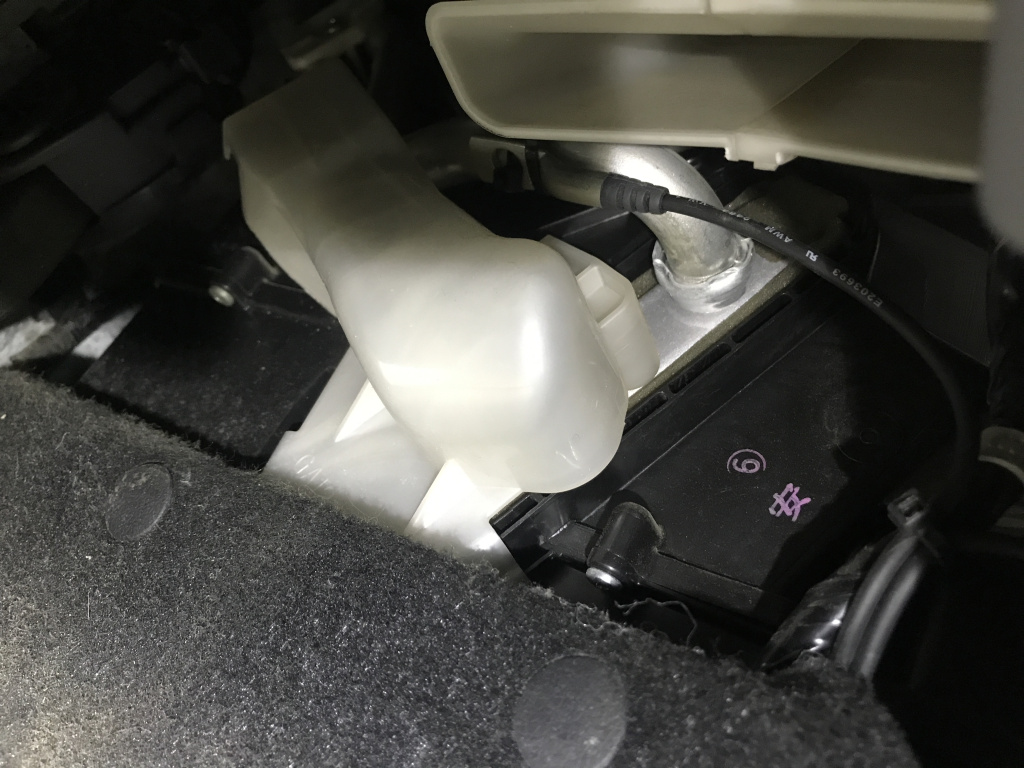

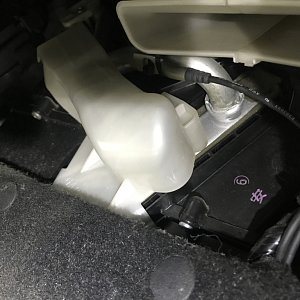

Датчик температуры системы можно установить на алюминиевом патрубке печки в салоне, кнопку валет можно разместить где будет удобно.

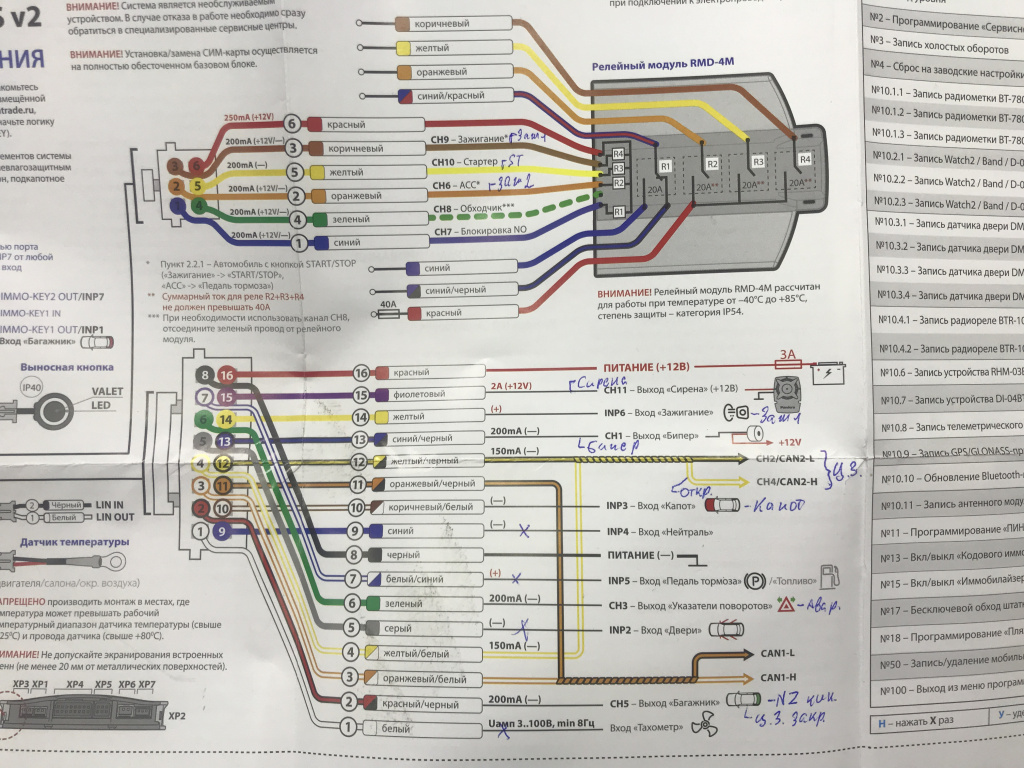

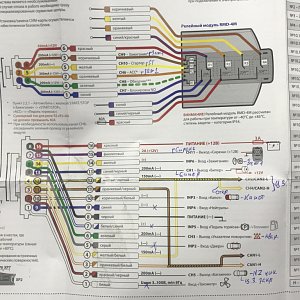

Общая схема монтажа:
Концевик капота можете установить в удобном вам месте, так же как и сирену автосигнализации.
Сборку произвести в обратном порядке.
Ну и не забудьте обязательно прописать обороты автомобиля через приложение Pandora СПЕЦ, а так же сделать обучение обходу штатного иммобилайзера, и сделать CLONING.
