С помощью данной карты монтажа вы можете подключить самостоятельно сигнализацию в автомобиль Kia Rio 2015 года с автоматической коробкой передач.
Блок сигнализации можно установить за приборной панелью, антенну оптимально закрепить на лобовом стекле.
Точки подключения сигнализации.
За приборной панелью:
Большой разъем приборной панели
Зеленый — Концевик багажника (смотреть на фото) (-)
Зеленый — Концевик дверей (смотреть на фото) (-)
Зеленый — Указатель поворота (смотреть на фото) (+)
Синий — Контроль за работой двигателя Генератор (+)
Малый разъем:
Синий — Указатель поворота (+)

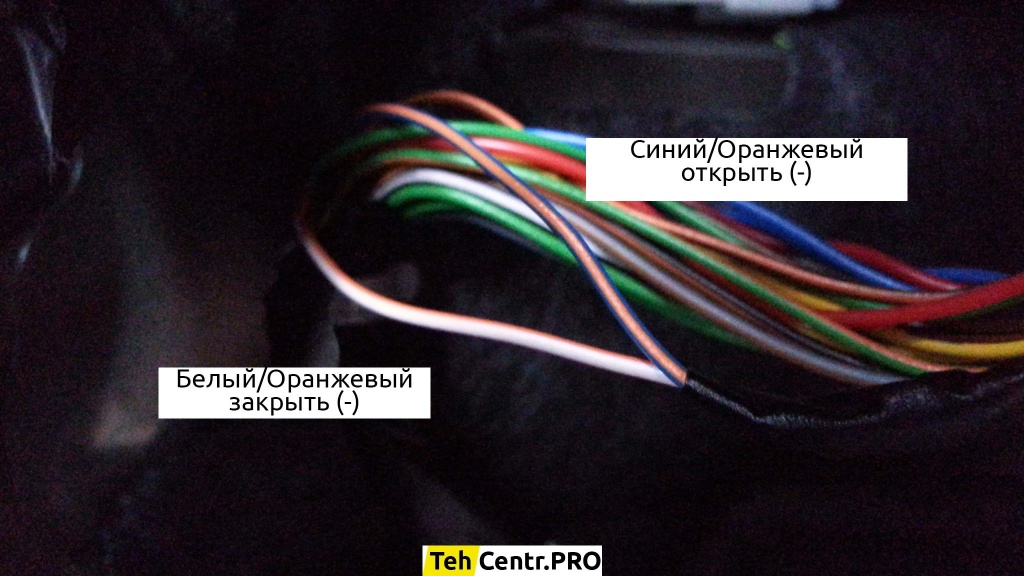

Центральный замок на белом разъеме в ногах водителя:
Синий/Оранжевый — Открыть (-)
Белый/Оранжевый — Закрыть (-)
В пороге водителя стоп сигнал и отпирание багажника:
Красный — стоп сигнал (+)
Синий — отпирание багажника (+)
Силовые цепи для реализации автозапуска двигателя:
+12в — Розовый и Красный
Зажигание 1 — Синий (рядом с розовым)
Зажигание 2 — Зеленый
Аксессуары — Синий (рядом с белым)
Стартер — Белый

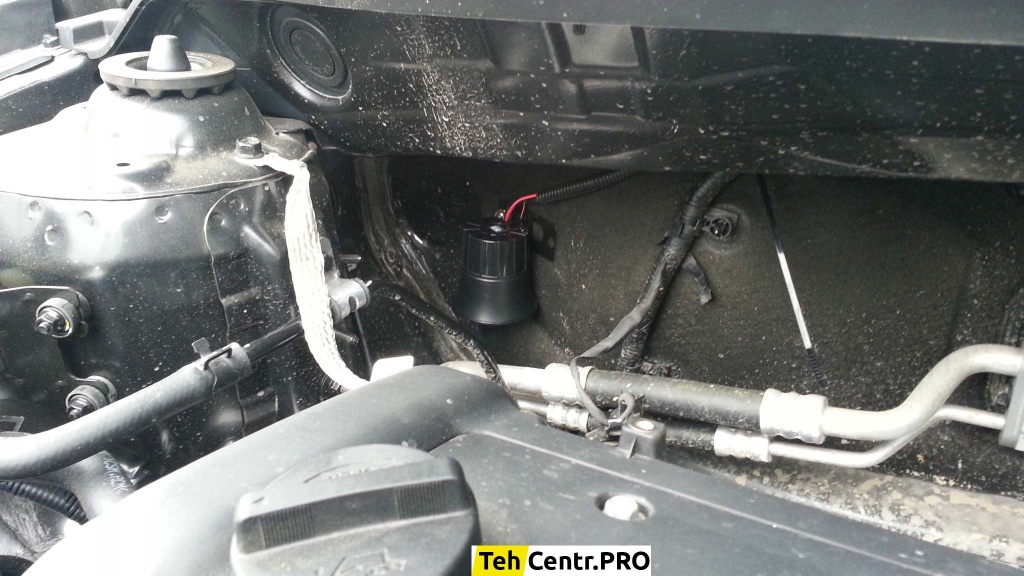

Возможное место установки сирены и концевика капота:
Подключение модуля StarLine F1:
Подключить питание и минус по вашему усмотрению, где вам удобнее, подключить статус зажигания, на блоке предохранителей подключиться в разрыв шине Data Синий/Черный провод, белый провод StarLine F1 подключить к розовому проводу сигнализации Старлайн.
Прошить модуль до последней версии ПО запрограммировать модель автомобиля.
Процедура программирования очень проста отключить все разъемы, зажать кнопку программирования F1 подключить питание блока, дождаться когда светодиод загорится желтым, отпустить кнопку, подключить все остальные штекеры, и включить зажигание желтый светодиод потухнет, загорится красный, выключить зажигание и включить еще раз. Дождаться когда желтый диод будет моргать постоянно (без красного) выключить зажигание. Процедура программирования завершена.
В новых автомобилях после глушения двигателя открываются двери, отключить дилерской диагностикой эту функцию, либо запрограммировать запирание дверей после глушения в сигнализации (но лучше вырубить диагностикой.)
Далее произвести настройку сигнализации как вам нужно и все тестировать
