Восстановление электропроводки Dodge Challenger 1970 R/T — изготовление новой проводки и жгутов

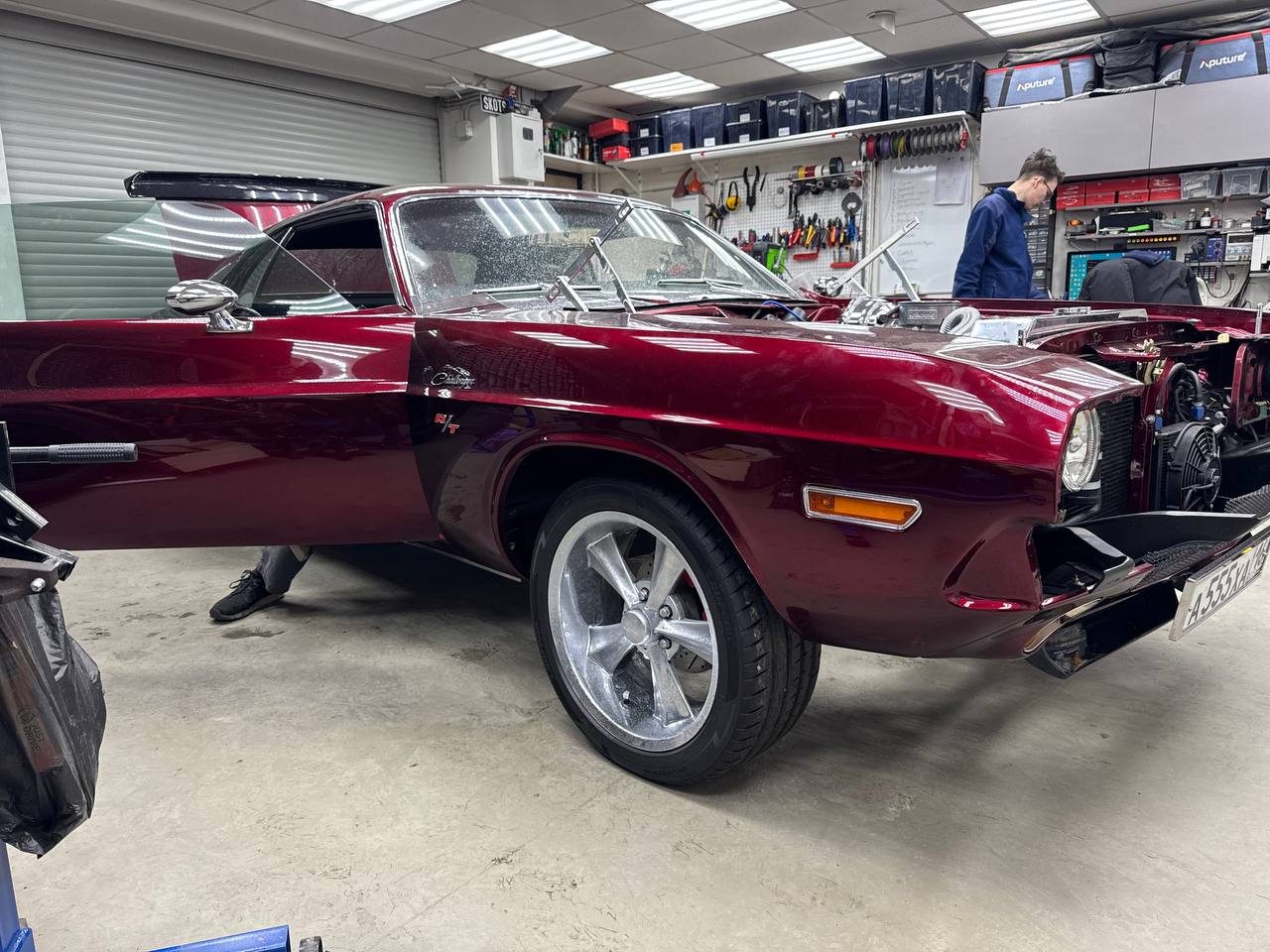

Dodge Challenger 1970 R/T — один из самых узнаваемых американских маслкаров, но возраст классического автомобиля неизбежно отражается на его электрической системе. В рамках этого проекта нашей команде предстояло полностью восстановить и фактически заново спроектировать электропроводку Dodge Challenger 1970 года, заменить поврежденные участки, изготовить новые жгуты и привести электрическую систему автомобиля к современному и безопасному состоянию.
На момент начала работ штатная проводка находилась в крайне плохом состоянии: часть проводов имела поврежденную изоляцию, контакты и пины были окислены и разрушены, а отдельные участки уже имели следы сильного перегрева.
В этой статье рассказываем, как проходило восстановление электрики Dodge Challenger 1970 R/T, от моделирования трассировки проводов до монтажа подкапотного и салонного жгутов.
С чего начинается восстановление проводки классического автомобиля
При работе со старым автомобилем недостаточно просто заменить несколько поврежденных проводов. Если штатная электропроводка автомобиля находится в плохом состоянии, необходимо сначала понять, как должна быть построена вся система целиком.
Поэтому первым этапом проекта стало моделирование будущей проводки непосредственно на автомобиле.
Для определения маршрутов использовались временные трассы из веревки. С их помощью мы размечали расположение будущих жгутов по всему кузову Dodge Challenger.
Такой способ позволяет заранее определить:
- где будет проходить каждый жгут;
- где необходимо установить точки крепления;
- как проводка будет переходить из моторного отсека в салон;
- где разместить разъемы;
- как обеспечить удобный демонтаж отдельных частей;
- где необходимо предусмотреть запас длины проводов;
- как максимально близко повторить штатную архитектуру автомобиля.
Для классического автомобиля это особенно важно. Провода должны не просто соединять электрические компоненты — необходимо правильно организовать их прокладку, крепление и защиту.
После окончательной разметки временные трассы используются как основа для изготовления настоящих электрических жгутов.
Почему штатную проводку Dodge Challenger пришлось полностью заменить
После демонтажа оригинальной проводки стало понятно, насколько серьезным было ее состояние.
На отдельных участках обнаружились следы перегрева и оплавления изоляции. Особенно проблемными оказались цепи задней части автомобиля.
Например, провод, использовавшийся для подключения габаритных огней, имел серьезные повреждения. Один из контактов фактически сгнил под изоляцией, а металл имел выраженные следы окисления и почернения.
Проблема заключалась не только в состоянии внешней изоляции. В некоторых оригинальных проводах разрушение происходило непосредственно внутри изоляции, поэтому визуально определить проблему без демонтажа было невозможно.
Еще более серьезной проблемой стали штатные разъемы.
Внутренние пины и контакты во многих местах были сильно повреждены коррозией. Это создавало дополнительное переходное сопротивление, нестабильность электрических цепей и риск дальнейшего нагрева.
Для автомобиля такого возраста подобные дефекты особенно опасны, поскольку неисправная электропроводка может привести не только к отказу отдельных потребителей, но и к короткому замыканию или возгоранию.
Поэтому было принято решение не ограничиваться ремонтом отдельных участков, а выполнить полную замену автомобильной электропроводки на основных системах.
Новая силовая проводка
Одним из важных элементов проекта стала новая силовая линия.
Для питания автомобиля был установлен новый плюсовой кабель сечением 50 мм².
Все основные силовые соединения и клеммы также переделываются с учетом новой конфигурации электрической системы.
Такой подход позволяет не только восстановить работоспособность автомобиля, но и создать запас по электрической нагрузке для дополнительного оборудования.
Для классического автомобиля, который получает современные электрические компоненты, это особенно актуально.
Изготовление нового заднего жгута
Задний жгут Dodge Challenger был полностью переделан.
Новые провода проложены по максимально близким к заводским маршрутам, а соединения выполнены через разъемы.
Особое внимание уделено качеству контактов и защите жгута.
Вместо старой схемы, где часть проводки находилась в гофре и выглядела неаккуратно, новая система организована значительно более структурированно.
Для дополнительной защиты используется тканевая автомобильная изолента.
Она позволяет сформировать аккуратный жгут, одновременно сохраняя внешний вид, характерный для качественно выполненной автомобильной проводки.
Проводка салона
Следующим этапом стала разработка салонной части электрической системы.
Для нее также была выполнена предварительная технологическая разметка. Все основные маршруты будущей проводки определяются заранее, после чего жгуты изготавливаются уже по готовым размерам.
Часть проводки проходит через штатные зоны кузова и пороги.
Для крепления используются штатные и дополнительные точки фиксации, пистоны и крепежные элементы.
В местах соединения предусмотрены разъемы. Это позволяет в дальнейшем разбирать отдельные элементы автомобиля без необходимости перерезать или демонтировать весь жгут.
Такой принцип особенно удобен при обслуживании реставрационных проектов.
Новый блок предохранителей
Еще одним важным изменением стал новый блок предохранителей.
Старая организация электрической системы автомобиля имела ряд конструктивных недостатков, поэтому было принято решение использовать новый блок.
При проектировании учитывалась не только существующая конфигурация автомобиля, но и возможность подключения дополнительного оборудования.
Это один из ключевых принципов проекта: электропроводка должна проектироваться не только под то, что установлено сейчас, но и с определенным запасом на дальнейшие изменения автомобиля.
Изготовление подкапотного жгута
После салонной части началась работа с подкапотной проводкой.
Подкапотный жгут изготавливается отдельно, что позволяет сделать его максимально аккуратным и технологичным.
Для прохода проводки через кузов была изготовлена специальная переходная деталь.
В кузове уже имелось отверстие, а переходное кольцо было изготовлено на 3D-принтере. После этого установлена резиновая втулка, аналогичная решениям, которые применяются на современных автомобилях.
Это защищает проводку от повреждения об острые края металла и одновременно делает проход жгута более аккуратным.
Особое внимание уделено возможности демонтажа.
Подкапотный жгут имеет разъемные соединения, благодаря чему его можно полностью снять с автомобиля без необходимости разбирать всю проводку.
Все соединения — через качественные разъемы
При изготовлении автомобильной проводки качество контактов имеет не меньшее значение, чем качество самих проводов.
В процессе сборки возникла отдельная проблема с автомобильными пинами.
Сравнение оригинальных и некоторых китайских контактов показало существенную разницу в размерах. В частности, часть китайских пинов оказалась заметно короче оригинальных.
На первый взгляд это небольшая деталь, но именно такие мелочи способны привести к серьезным проблемам.
При соединении двух разъемов площадь контакта должна соответствовать расчетной конструкции. Если контакт недостаточный, увеличивается сопротивление соединения, появляется нагрев и со временем контакт может начать разрушаться.
Поэтому все соединения необходимо проверять не только визуально, но и с точки зрения механической и электрической надежности.
Для проекта Dodge Challenger это стало еще одним примером того, почему качественная автомобильная электрика требует большого количества ручной работы.
Подключение системы MSD
В рамках проекта была интегрирована система MSD, отвечающая за управление системой зажигания.
После прокладки соответствующих цепей были подключены необходимые элементы системы зажигания и датчики.
Это потребовало отдельной проработки электрической схемы автомобиля с учетом уже установленного оборудования.
Именно поэтому полное восстановление проводки старого автомобиля нельзя свести к простому копированию заводской схемы.
В процессе работы необходимо учитывать:
- современное оборудование;
- измененную конфигурацию двигателя;
- дополнительную электронику;
- новые системы охлаждения;
- дополнительные потребители;
- фактическое состояние старых компонентов.
Проблема с замком зажигания
В процессе восстановления была обнаружена еще одна неисправность — проблема с замком зажигания.
При повороте ключа в первое положение пропадал соответствующий сигнал зажигания.
Это объясняет часть проблем, которые ранее возникали при запуске автомобиля.
В данном случае недостаточно было просто заменить провод. Сам замок необходимо дополнительно разобрать, проверить и восстановить.
Подобные неисправности являются типичными для автомобилей, которым уже несколько десятилетий.
Проектирование проводки с запасом
Одна из наиболее важных особенностей этого проекта проявилась уже после первоначального проектирования.
Заказчик внес изменения в конфигурацию автомобиля, из-за чего потребовалось установить другое оборудование, в том числе дополнительные насосы и элементы системы охлаждения.
И здесь оказался особенно важен запас, заложенный еще на этапе проектирования.
Например, один из дополнительных потребителей мог потреблять до 8 А в пике, тогда как первоначальный расчет цепи был выполнен примерно на 7,5 А.
Если бы проводка изначально проектировалась строго под первоначальную конфигурацию, потребовалось бы переделывать уже готовый жгут.
Поэтому при создании новой электропроводки мы стараемся предусматривать необходимый запас по сечению проводов и возможным нагрузкам.
Для реставрационного автомобиля это позволяет существенно сократить количество переделок при дальнейшем монтаже оборудования.
Новая система охлаждения
Параллельно с электропроводкой потребовалась модернизация системы охлаждения автомобиля.
Под новый вентилятор была переделана соответствующая электрическая цепь.
Также планируется полностью переработать систему управления вентиляторами и установить новый радиатор.
Для управления дополнительными вентиляторами необходимо предусмотреть отдельный контроллер и соответствующую силовую часть проводки.
Это еще раз показывает, насколько тесно связаны между собой механические и электрические работы при восстановлении классического автомобиля.
Что уже сделано
На текущем этапе основная часть работ по новой электропроводке Dodge Challenger выполнена.
В автомобиле:
- полностью переделан задний электрический жгут;
- изготовлена новая силовая проводка;
- установлен новый блок предохранителей;
- проложена большая часть салонной проводки;
- изготовлен и установлен подкапотный жгут;
- подготовлены новые разъемные соединения;
- выполнен обжим разъемов;
- подключена значительная часть датчиков;
- подключена система MSD;
- подготовлены цепи для дополнительного оборудования;
- переделана проводка под новый вентилятор;
- подготовлена электрическая часть новой системы охлаждения.
При этом работа над автомобилем еще не закончена.
Что предстоит сделать
На следующем этапе необходимо завершить монтаж салонной проводки и подкапотной части, установить и подключить оставшиеся компоненты, закончить работы с системой охлаждения и подготовить автомобиль к запуску двигателя.
После завершения механической части и подключения всех электрических цепей потребуется провести комплексную проверку системы.
Особое внимание будет уделено:
- силовым цепям;
- цепям зажигания;
- системе запуска двигателя;
- генератору;
- стартеру;
- системе охлаждения;
- вентиляторам;
- датчикам;
- дополнительному оборудованию;
- отсутствию перегрева и проблем с контактами.
Только после этого автомобиль можно будет переводить в полностью рабочее состояние.
Итог
Восстановление электропроводки Dodge Challenger 1970 R/T оказалось значительно более масштабной задачей, чем простая замена старых проводов.
Главная задача проекта — создать новую, надежную и обслуживаемую электрическую систему, которая будет соответствовать современной конфигурации автомобиля, но при этом максимально аккуратно интегрироваться в классический кузов.
Здесь важна каждая деталь: от правильного сечения силового кабеля и качества обжима до длины отдельного пина в разъеме.
Именно поэтому полноценное восстановление автомобильной электрики классического автомобиля начинается не с подключения проводов, а с проектирования всей системы.
Мы продолжаем работу над Dodge Challenger 1970 R/T и надеемся показать следующий этап проекта — первый запуск двигателя после полной переделки электропроводки.
Следите за продолжением проекта.
Видео проекта
В видео подробно показываем процесс восстановления электропроводки Dodge Challenger 1970 R/T: от первичной разметки маршрутов и демонтажа старой проводки до изготовления новых жгутов, установки разъемов, подключения MSD и подготовки автомобиля к запуску.
Dodge Challenger 1970 R/T — полная переделка электропроводки своими руками и профессиональное изготовление автомобильных жгутов.
