Установка сигнализации Старлайн А94 на Volkswagen Polo Sedan 2015

13 августа 2020
32

Карта монтажа сигнализации в Volkswagen Polo Sedan 2015 года выпуска.

Данная карта монтажа носит рекомендательный характер, с помощью данной карты установки вы можете самостоятельно подключить сигнализацию StarLine A94 2CAN на данный автомобиль.

Сирену можно установить в данном месте под штатную гайку:

Возможное место для установки сирены в VW Polo Sedan

Место установки концевика капота:

Возможное место для установки концевика капота в VW Polo

Продернуть провода можно через штатный уплотнитель сняв предварительно металлическую накладку:

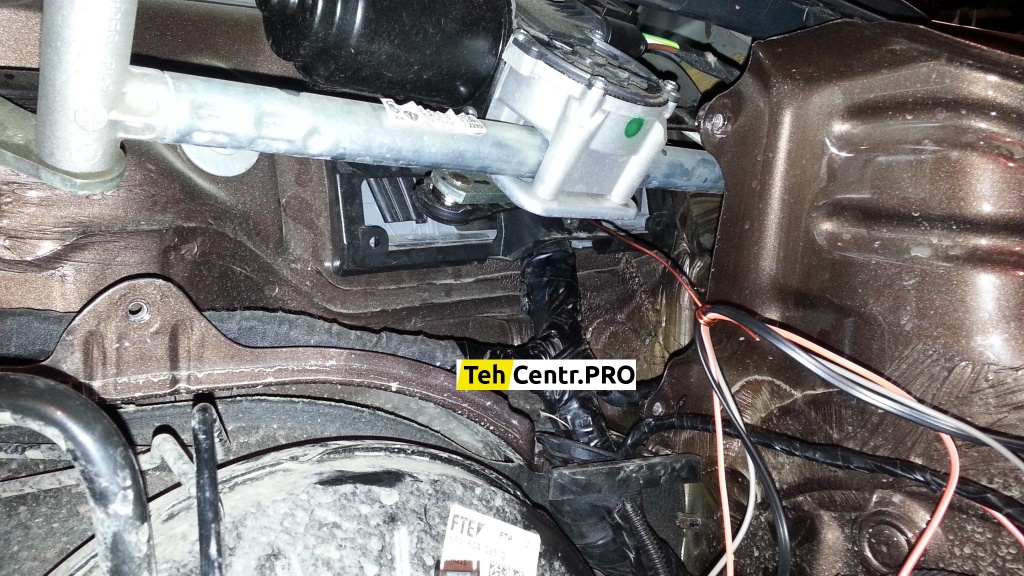

Штатный уплотнитель через который будут продернуты провода из под капота

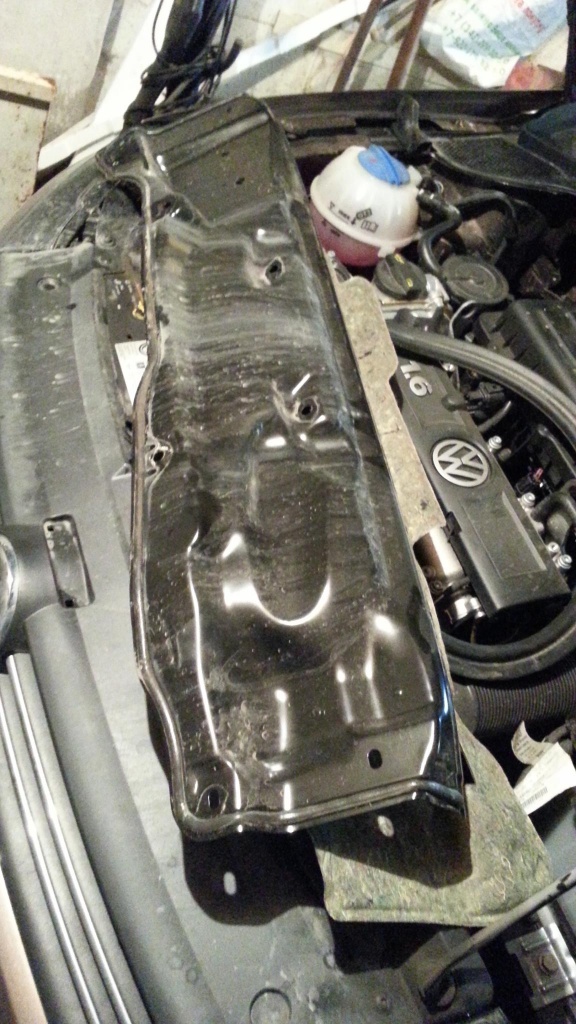

Снятие накладки для продергивания проводов из под капота

Подключение CAN шины автомобиля:
CAN-H — Оранжевый/Черный
CAN-L — Оранжевый/Коричневый

CAN шина в приборной панели

В цифровой шине CAN автомобиль видит следующие статусы:
Педаль тормоза
Ручник
Контроль работы двигателя
Багажник
Двери
Зажигание включено

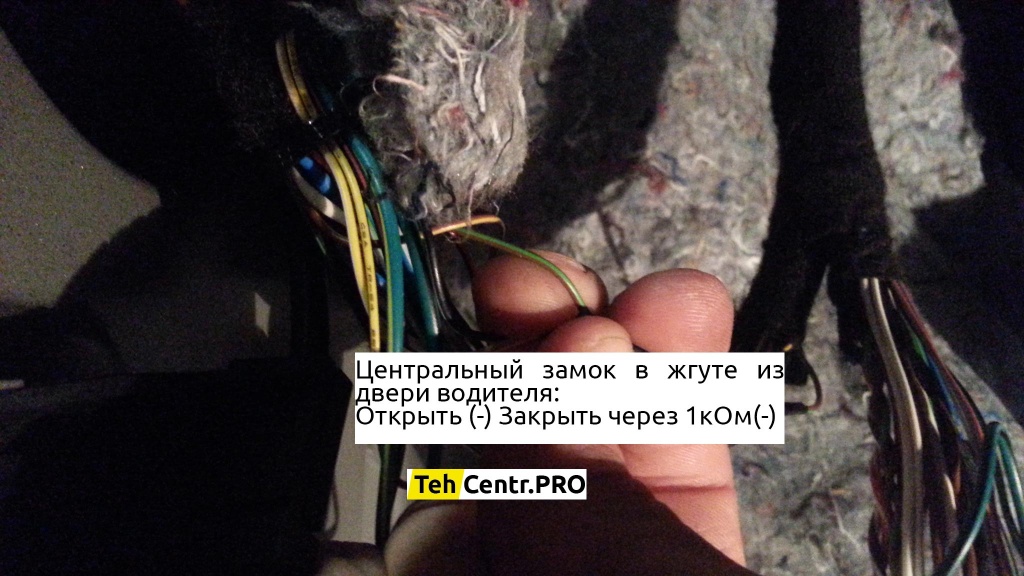

Центральный замок:
Из двери водителя- Коричневый/Зеленый
Открыть — минус
Закрыть — минус через 1кОм

Подключение центрального замка в VW Polo из двери водителя

Открытие багажника:
Желтый/Серый — минус

Открытие багажника в пороге водителя

Повороты в пороге водителя:
Черный/Зеленый (+)
Черный/Белый (+)

Подключение указателей поворотов в пороге водителя

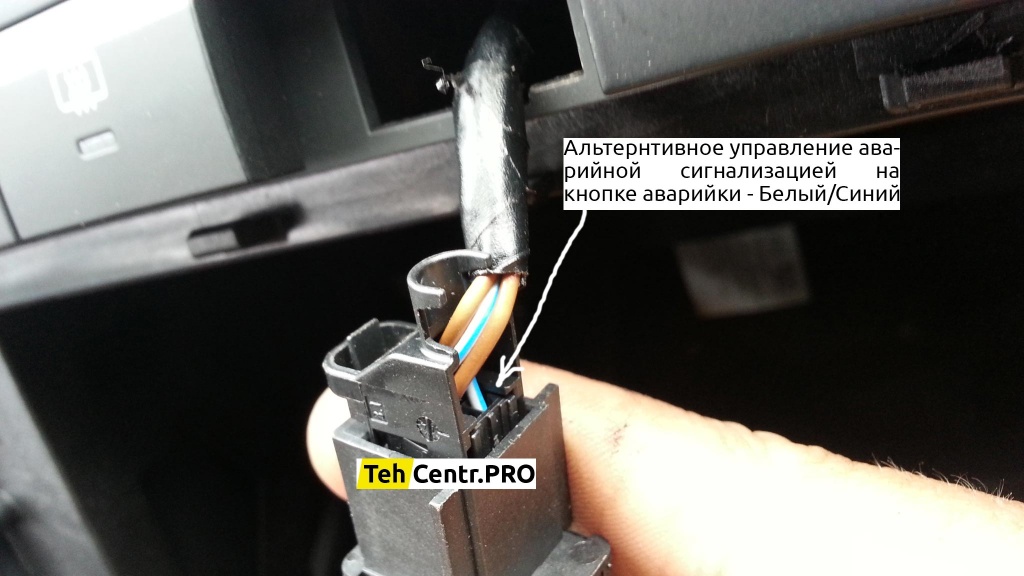

(Лучше подцепляться к кнопке аварийки так как на прямую могут возникнуть глюки) управление -

Управление аварийкой на кнопке самой аварийной сигнализаии

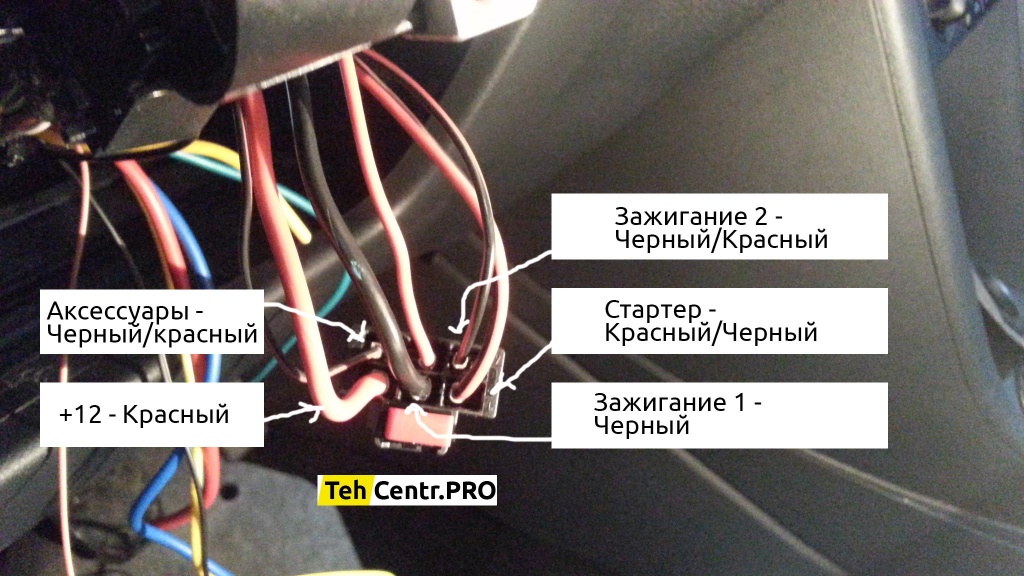

Силовые цепи:

+12В — Красный
Зажигание 1 — Черный
Зажигание 2 — Черный/Красный
Аксессуары — Черный/Красный тонкий
Стартер — Красный/Черный

Подключение цепей для запуска двигателя VW Polo

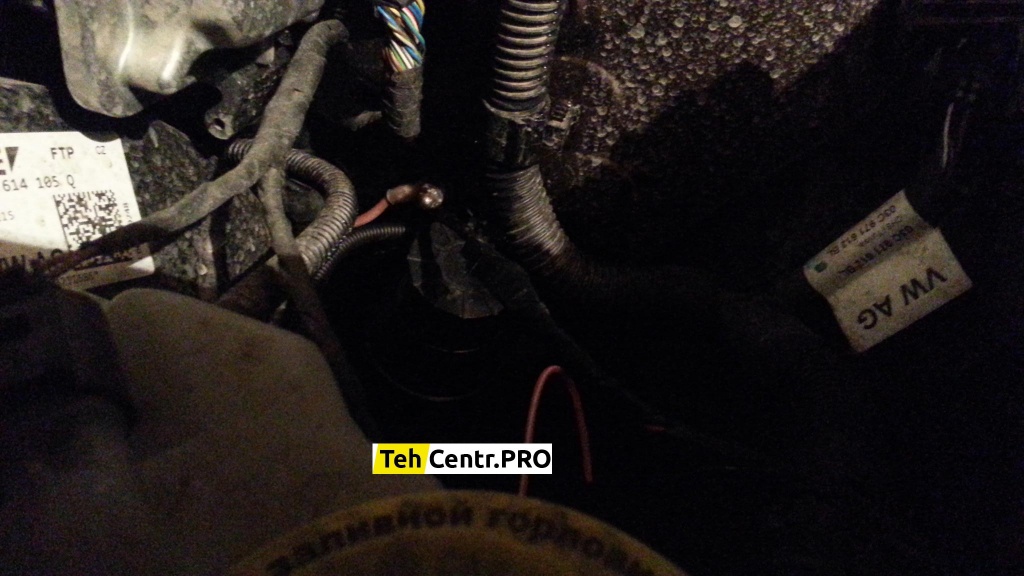

Возможное место для блокировки двигателя:
Правый порог — Белый/Красный (Бензонасос)

Возможное место для блокировки двигателя
