Установка сигнализации на Lada Granta 2015 карта монтажа

13 августа 2020
74

Карта монтажа сигнализации на автомобиль Lada Granta 2015 года выпуска.

Данная карта монтажа носит рекомендательный характер. Вы можете обратиться к нам для установки по номеру +7(343)361-47-88.

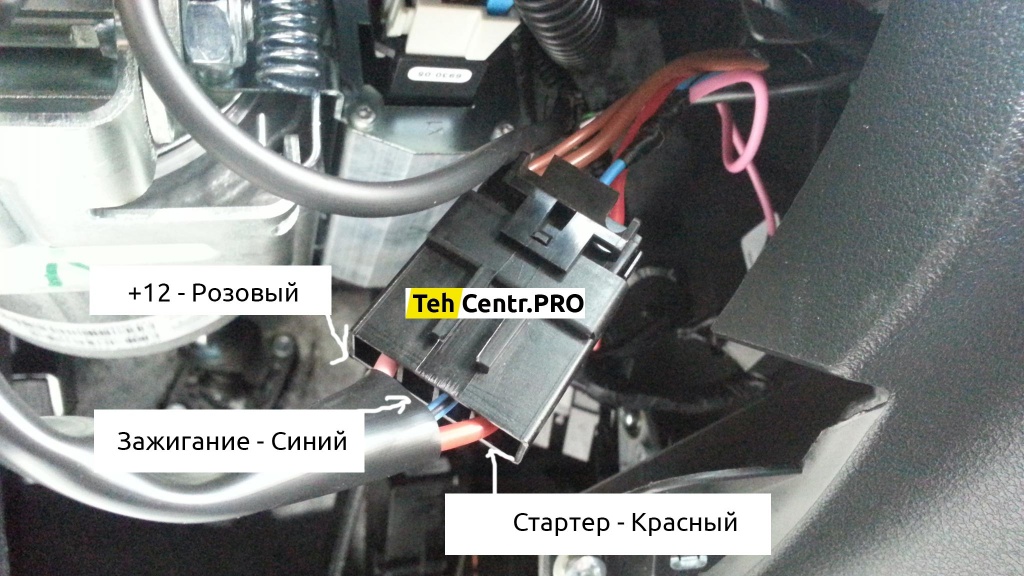

Цепи запуска у замка зажигания:
+12В — Розовый (+)
Зажигание — Синий (+)
Стартер — Красный (+)

Подключение цепей автозапуска

Повороты в пороге водителя:
Синий (+)
Синий/Черный (+)

Ручник:
Коричневый/Синий (-)

В пороге водителя подключаем концевик водительской двери, повороты и ручник

Возможное место блокировки в пороге водителя:
Бензонасос — серый (+)

Концевики дверей:
Водительская дверь — Красный/Зеленый (-)
В остальные двери необходимо установить концевики самостоятельно.

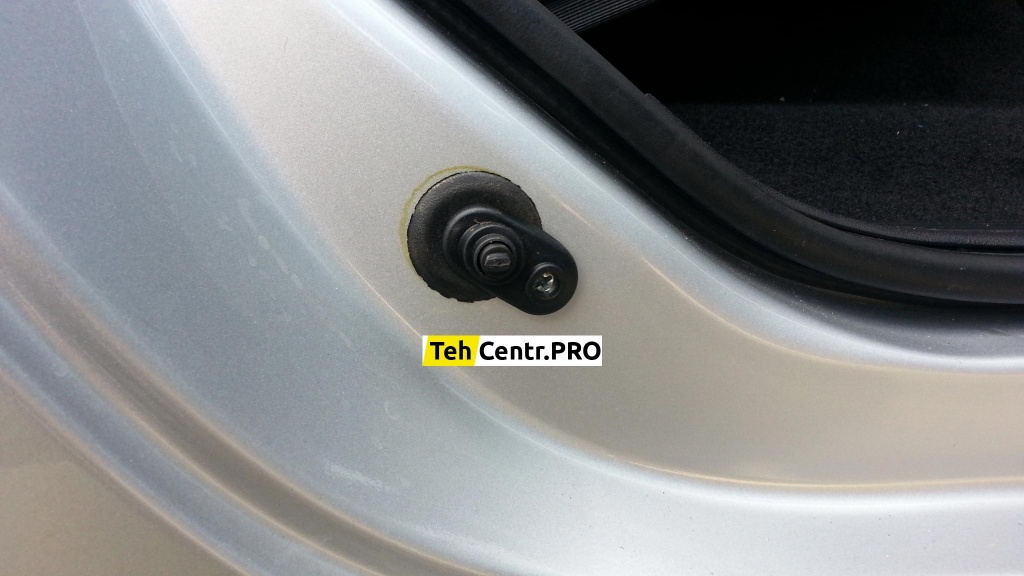

Установка остальных концевиков

Концевик багажника необходимо развязать диодами:
На плафоне в багажнике — Черный/Белый (-)

Подключение концевика багажника

Концевик капота, сирена и контроль запуска двигателя:
На катушке зажигания можно использовать любой крайний провод для сигнала тахометра.
Концевик установить самостоятельно в штатное место, либо если в комплектации он присутствует подключиться к нему.

Установка концевика капота в штатное место Lada Granta
Возможное место для установки сирены

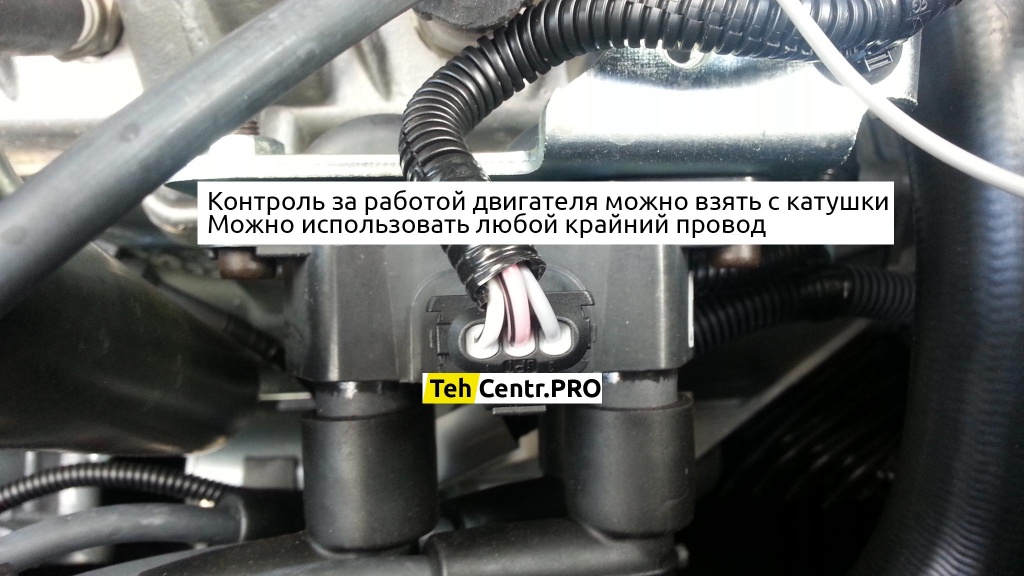

Контроль автозапуска двигателя на катушке

Центральный замок:
Установить привод самостоятельно.

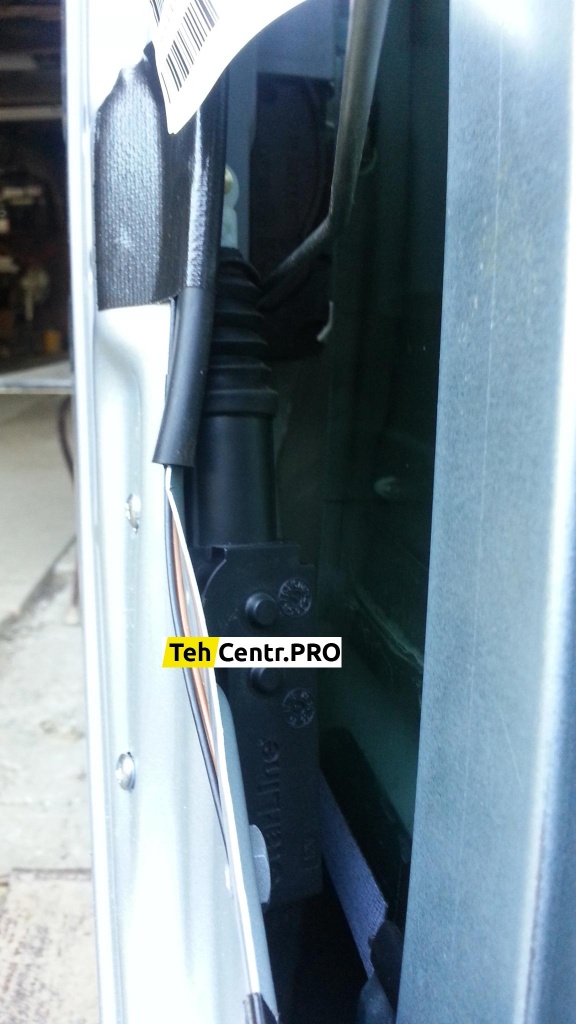

Электропривод закрывания двери водителя в Lada GrantaТяга подсоединенная к штатной кнопке закрывания двери

Отпирание багажника:
Синий/Красный (+)

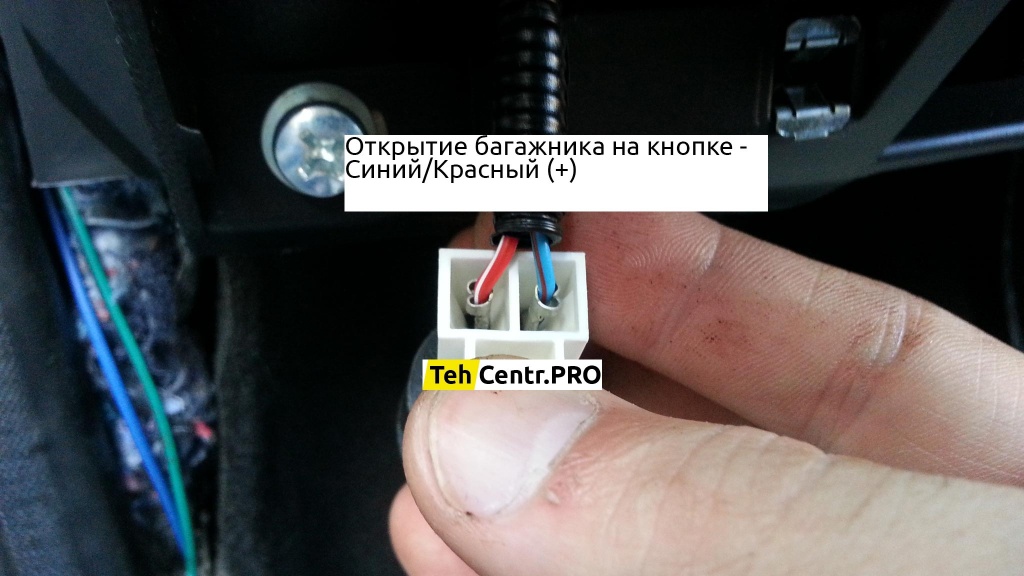

Открывание багажника на штатной кнопке
