Установка сигнализации на Hyundai ix-35

13 августа 2020
33

Карта монтажа сигнализации на автомобиль Hyundai IX-35.

С помощью данной карты монтажа вы можете самостоятельно установить сигнализацию на данный автомобиль.

Подключение к CAN шине автомобиля:

За приборной панелью
CAN-H — Синий
CAN-L — Красный

Подключение CAN шины

В шине присутствуют сигналы:
Капот
Багажник
Все двери
Закрытие и открытие дверей
Контроль работы двигателя
Управление габаритами

Подключение цепей автозапуска

Цепи запуска:
+12В — Красный
Зажигание 1 — Зеленый
Зажигание 2 — Синий
Аксессуары — Белый
Стартер — Зеленый

Подключение сигнала тормоза

Сигнал педали тормоза:
На лягушке педали — Зеленый/Черный

В качестве обходчика можно использовать стандартные обходчики, но лучше использовать StarLine F1 безключевой, тогда не придется оставлять чип или дополнительный ключ внутри автомобиля.

По необходимости если вы ставите сигнализацию старого образца можно кнопку развязать диодами и подключиться к штатной кнопке.

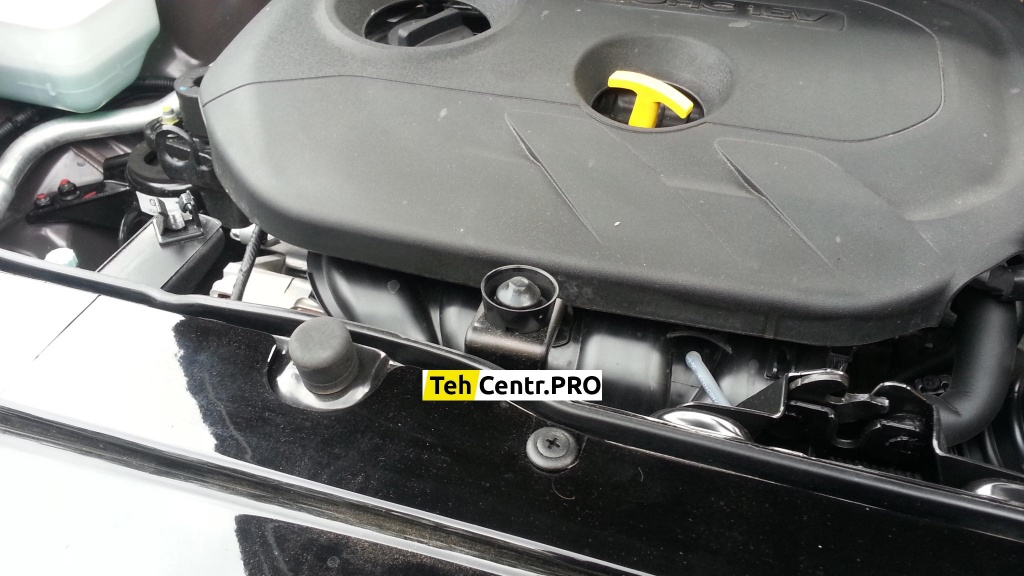

Концевик капота присутствует в CAN шине но по необходимости можно взять с концевика капота
