Установка сигнализации на Deawoo Matiz карта монтажа

13 августа 2020
71

Deawoo Matiz 2011 года в самой бедной комплектации, карта монтажа сигнализаии StarLine A91, и установка магнитолы в штатное место автомобиля.

С помощью данной карты монтажа вы можете самостоятельно установить сигнализацию на Deawoo Matiz, но мы настоятельно рекомендуем довериться профессионалам.

Концевики дверей:
Установить все концевики дверей самостоятельно в штатные места, за обшивкой сзади, будут штатные провода к которым можно подключиться, в этом случае заработает плафон (в режиме открывания двери), а так же лампочка на приборной панели.

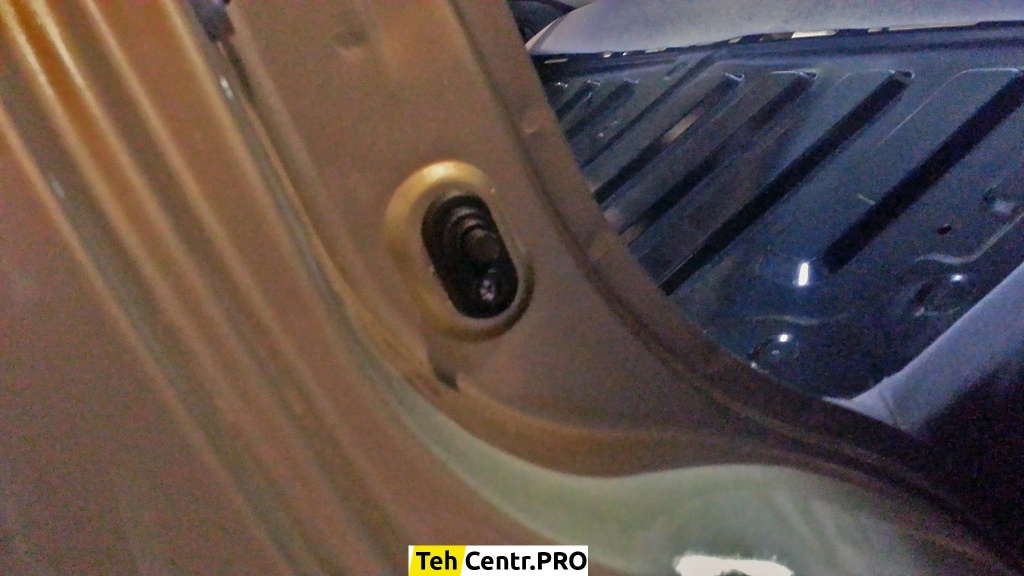

Установка концевиков дверей в штатные местаШтатные провода к которым следует подключить концевикиКонцевики всех дверей можно взять с белого провода в стойке лобового стекла водителя.

Концевик капота:

Установить в штатное место под капотом автомобиля под болт.

Штатное место для концевика капота Deawoo Matiz

Концевик багажника устанавливаем самостоятельно:

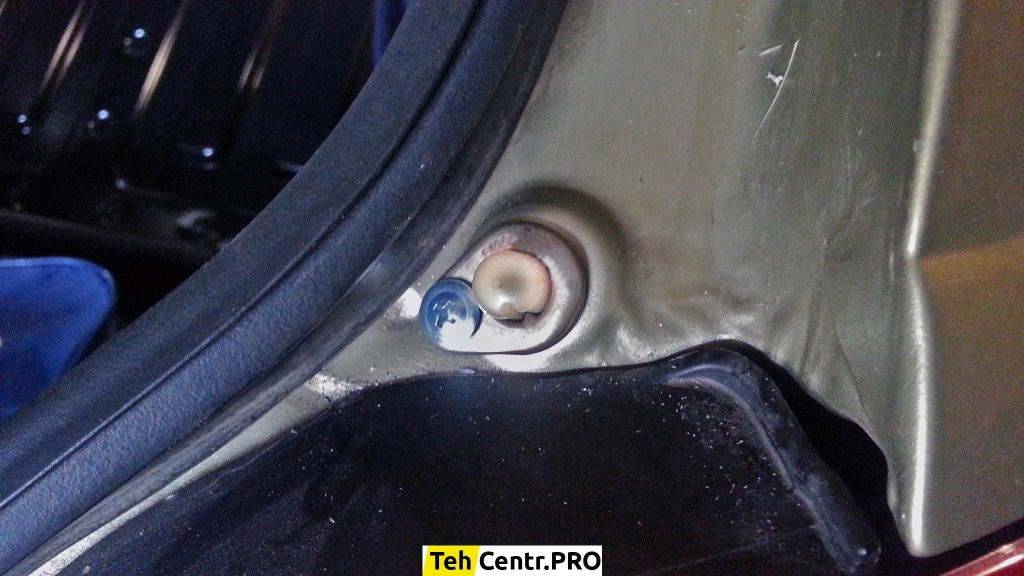

Возможное место установки концевика багажника справа багажника

Возможное место для установки сирены:

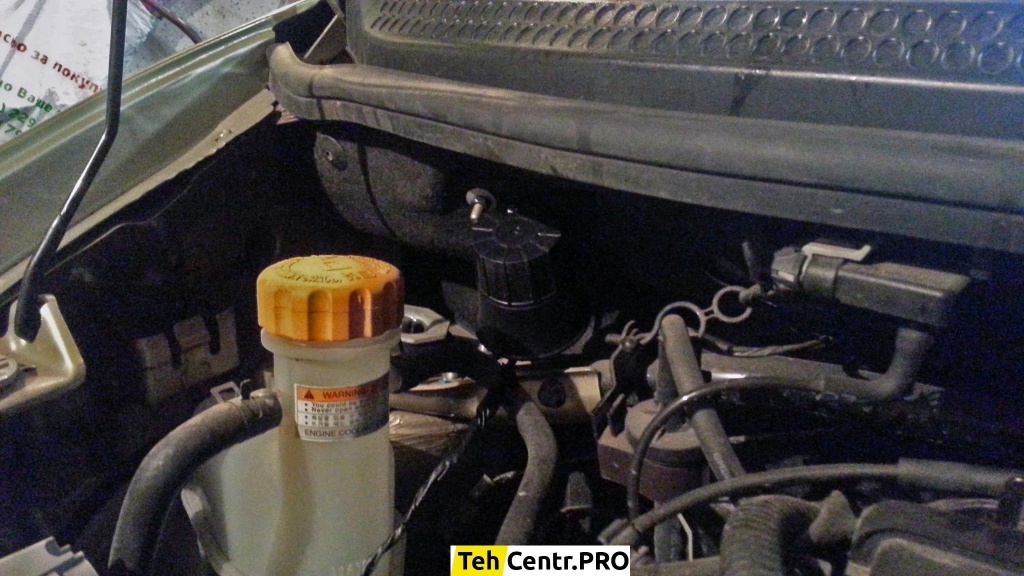

Возможное место установки сирены под гайку

Сигнал тахометра:
На форсунке — Красно/Желтый

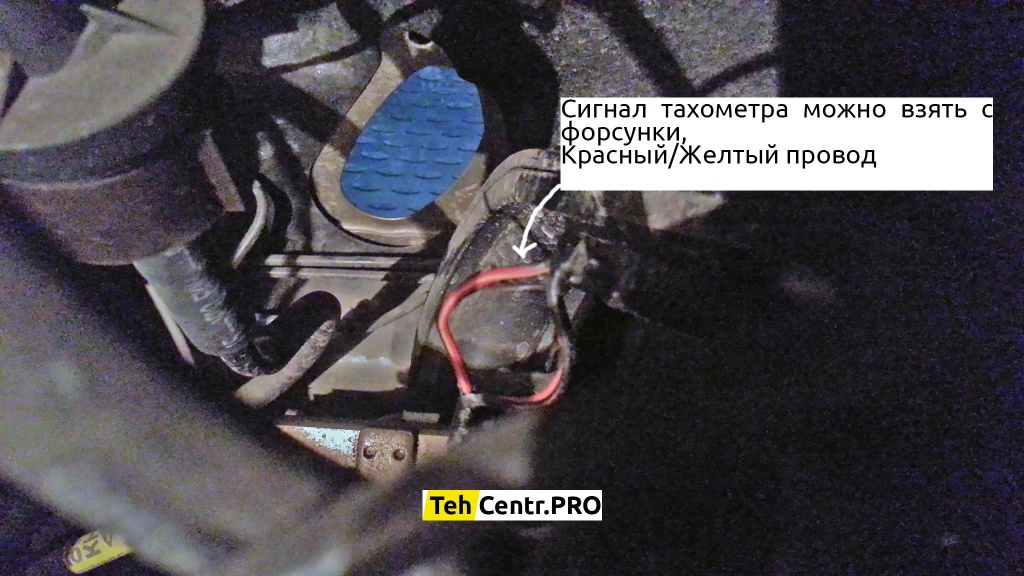

Сигнал тахометра на форсунке слева

Все провода из под капота можно удобно продернуть через штатное место уплотнения со стороны пассажира.
(со стороны водителя тоже есть удобная резинка все зависит от того где будет вам удобней ставить все под капотом

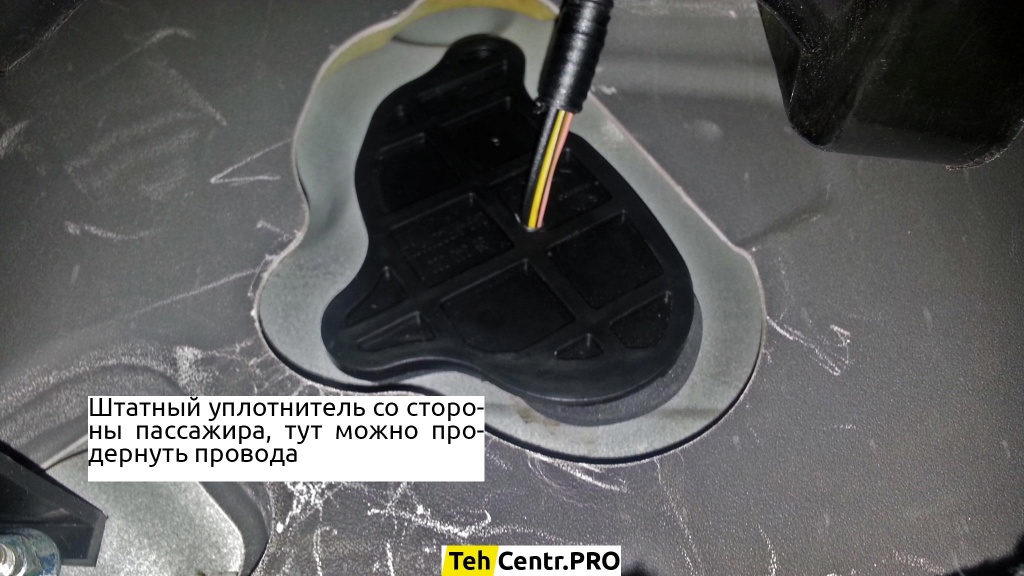

Уплотнитель через который удобно продернуть провода из под капота со стороны пассажира

Центральный замок:
Данный автомобиль не имел приводов в дверях, поэтому все приводы замков были установлены самостоятельно.

Установка приводов в двери

Провода из дверей можно выдернуть через стандартные отверстия использую вазовские гофры

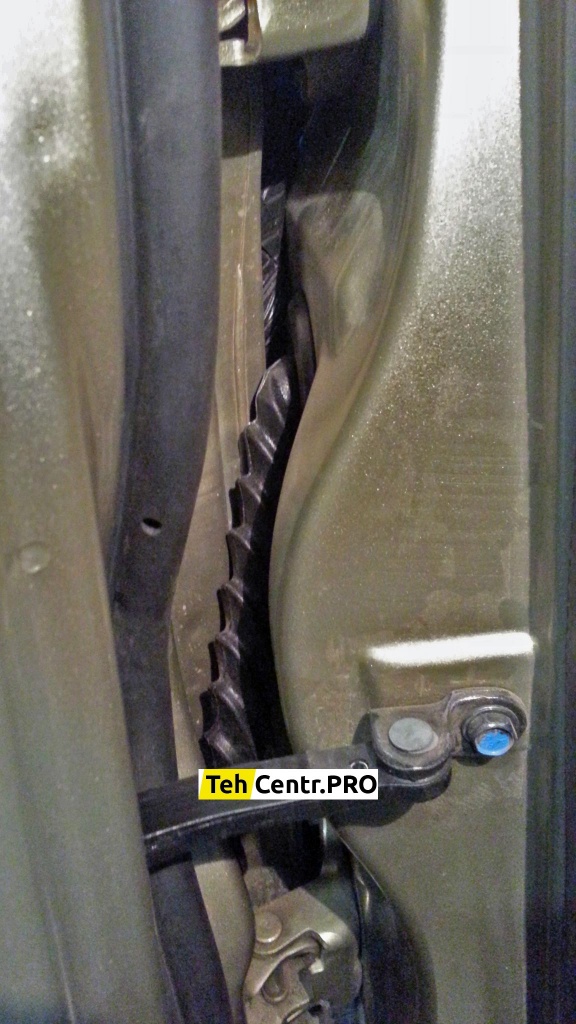

Гофра переход из кузова в дверь

Указатели поворотов на кнопке аварийной сигнализации:

Синий/Желтый
Синий

Повороты на кнопке аварийной сигнализации

Провод ручника:
Фиолетовый — левый разъем приборной панели.
В некоторых машинах — коричневый на правом разъеме.

Статус ручника на приборной панели левый разъем

Силовые цепи для автозапуска двигателя:
+12В — Красный
Стартер — Желтый
Зажигание 1 — Красный/Желтый
Зажигание 2 — Коричневый
Аксессуары — Красный/Белый

Подключение цепей автозапуска

Так же в данный автомобиль установили магнитолу в штатное место, и колонки в передние двери, аудио-подготовка в данной комплектации присутствует в виде 2-х разъемов с проводами питания, и проводами для колонок, которые не выходят в двери, провода надо тоже протаскивать самостоятельно.

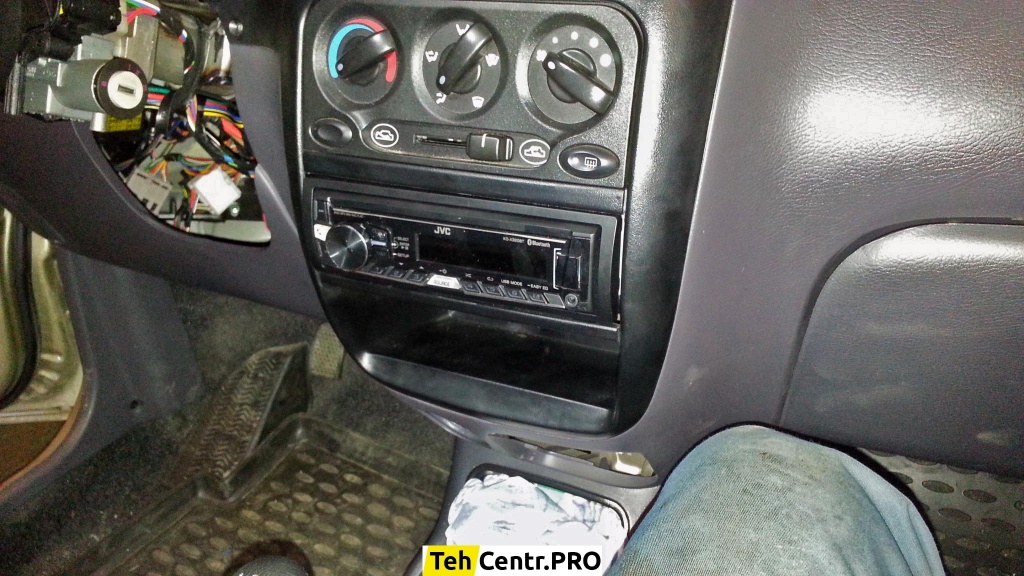

Штатное место под магнитолу, была установлена дополнительно.
