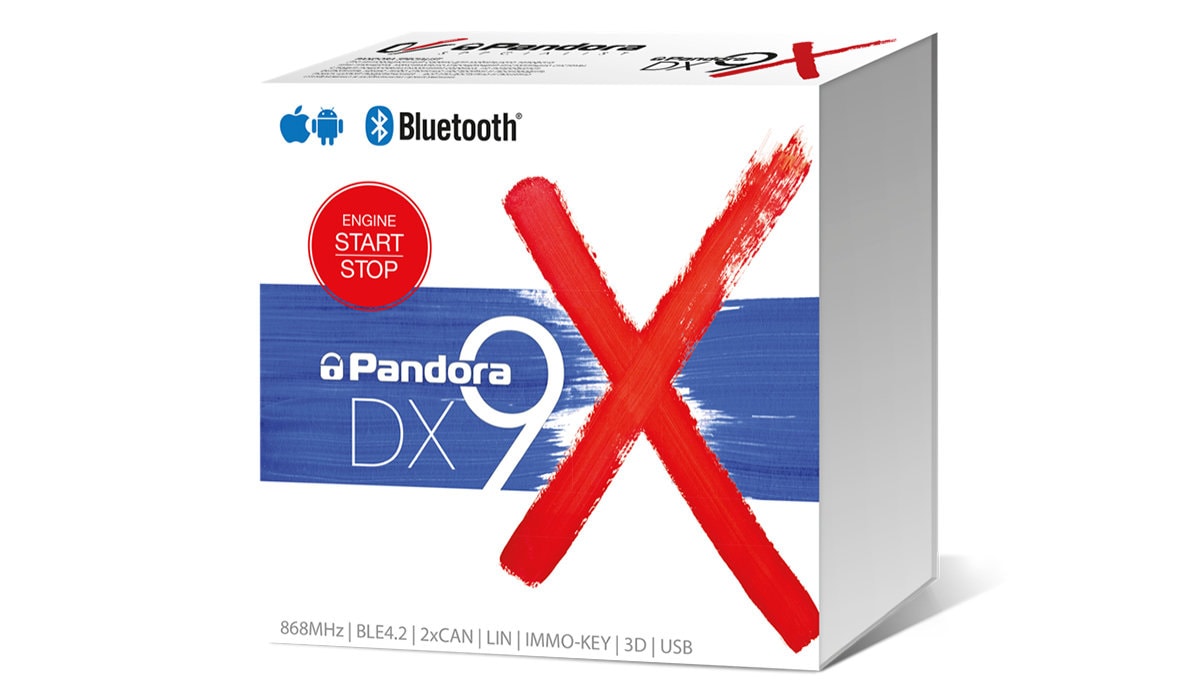

Самостоятельная установка сигнализации с автозапуском Pandora DX-9x на Renault Duster 2

12 июля 2020
129
Это самый простой вариант установки, имейте это ввиду, цель установки небольшая блокировка и автозапуск двигателя.


Итак вы решили установить своими руками сигнализацию Pandora DX-9x или аналогичную пандору на свой автомобиль Renault Duster 2, что куда подключать, точки подключения тут есть минимальный необходимый минимум для вашей самодеятельности.
В данном автомобиле ключ был с 2-мя кнопками по этому выбираем код модели - 4220, данный автомобиль оборудован был РКПП, и в комплектации не было предусмотрено обязательное нажатие педали сцепления для разблокировки стартера, соответственно подключать дополнительный канал сигнализации на разблокировку стартера подключать нужно небыло.
Настройки сигнализации:
Итак в настройках автозапуска
2.1.1. подключение зажигания выбираем в разрыв.
2.1.2 РКПП
в настройках обходчика иммобилайзера выбираем:
2.3.3. обход по кан.
Входы и выходы сигнализации выключаем лишнее то что видит по кан шине видит она следующее:
Подключение цепей питания и массы, было взято с разъема магнитолы, сам блок можете спрятать где вам нравится, я люблю разделять питание сигнализации и блока запуска.
Масса - черный провод на разъеме магнитолы
+12в - красный провод.
Подключение питания и массы

Подключение CAN шины автомобиля производим за приборной панелью, в разъеме самой приборки.
Подключение CAN шины автомобиля
CAN-H - зеленый провод, подключаем к Оранжево-белому проводу сигнализации.
CAN-L - Серый провод, подключаем к Оранжево-черному проводу сигнализации.

Подключение цепей необходимых для автозапуска двигателя:
ВАЖНО!!!! Так как зажигание у нас сделано в разрыв, то статус зажигания в CAN шине сигнализации нужно обязательно выключить!!!
пункт 5.2.6 поставить Запрещено!
Подключение цепей автозапуска двигателя и блокировки
Красный провод +12В цепляем к красному проводу модуля RMD-5
Желтый провод рядом с красным - Зажигание 1 - в сторону замка цепляем вход зажигания сигнализации (желтый провод основного блока сигнализации), в сторону от замка зажигания цепляем Коричневый провод модуля RMD-5
Белый провод от замка зажигания - стартер, цепляем к желтому проводу модуля RMD-5
Желтый провод рядом с белым - аксессуары, цепляем его к оранжевому проводу модуля RMD-5

В случае если необходимо будет подключение обхода педали сцепления то в файле конфигурации (находится внизу) он назначен как зеленый провод основного разъема блока сигнализации. Его необходимо подключить к белому проводу на разъеме блока BCM (находится слева от педали сцепления) как указано на схеме.
Подключение обхода реле стартера


Сирену и концевик капота выводим под капот и ставим где нравится.

Готовый файл настроек для данной комплектации Renault Duster II
