Карта установки сигнализации на автомобиль Toyota Caldina 2005

13 августа 2020
34

Точки подключения сигнализации на автомобиль Toyota Caldina 2005 года выпуска.
Данная карта монтажа носит рекомендательный характер, лучше обратиться к профессионалам.

С права от рулевой колонки:
Красный/Желтый (-) — Концевик водительской двери в черном разъеме

Подключение концевика водителя, с права от рулевой колонки

Порог пассажира:
Синий/Черный (-) — концевики всех остальных дверей
Зеленый/Красный (+) — контроль педали тормоза

Подключение концевиков остальных дверей и контроля педали тормоза

За приборной панелью:
Черный/Белый — Тахометр
Зеленый/Черный (+) — Поворот
Зеленый/Желтый (+) — Поворот 2

Подключение указателей поворотов и сигнала контроля двигателя

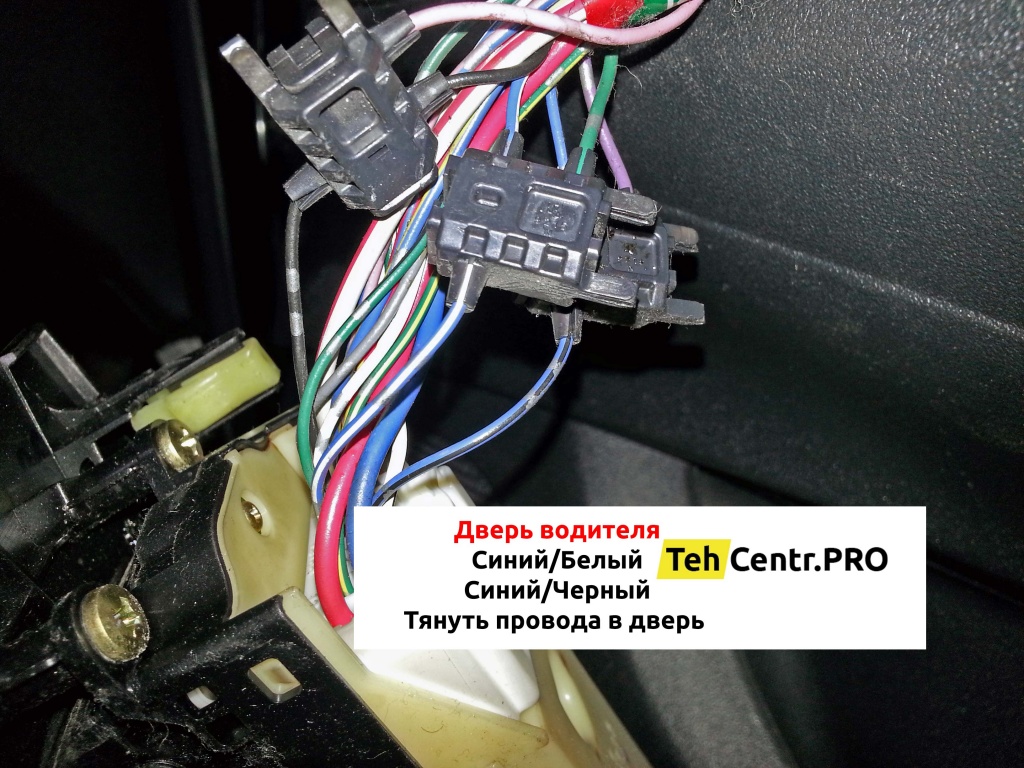

В двери водителя
Центральный замок на модуле стеклоподъемников:
Синий/Белый
Синий/Черный

Подключение центрального замка на автомобиле Toyota Caldina

Подключение цепей для запуска двигателя в Toyota Caldina:
Красный — +12В
Желтый/Красный толстый — Зажигание 1
Зеленый/Черный — Зажигание 2
Белый толстый — Стартер
Белый/Красный — Стартер 2

Подключение цепей запуска двигателя
