Карта монтажа сигнализации Nissan X-Trail 2010 год.

13 августа 2020
31

Вы можете самостоятельно установить сигнализацию на автомобиль Nissan X-Trail с помощью данной карты монтажа. На данный автомобиль была установлена сигнализация Старлайн А91 по аналоговой схеме, но лучше брать цифровые сигнализации с CAN шиной, установка будет в разы легче и работать будет надежней.

Подключение цепей автозапуска: в жгуте идущему к замку зажигания:

Синий провод: +12В
Розовый провод: Зажигание 1
Желтый провод: Зажигание 2
Коричневый провод: Аксессуары
Красный провод: Стартер

Замок зажигания: +12в — Синий провод, Зажигание1 — Розовый, Зажигание2 — Желтый, АСС — коричневый, Стартер — красный.

Варианты подключения концевиков дверей и багажника:

Вариант 1:
За блоком BCM можно найти каждую дверь по отдельности и собрать через диоды:
Левая передняя — розовый
Правая передняя — коричневый
Задняя левая — Красный
Задняя правая — голубой
Багажник — Желтый

Вариант 2:
Подключиться к плафону, установить в сигнализации задержку света, при глушении лампочка не загорается.

Сигналы поворотов:

В пороге водителя в жгуте:

Серый и коричневый провода — указатели поворотов, управляются +.

Сигналы поворотов: в пороге водителя, Коричневый и Серый управляются +

Тут же в жгуте водителя есть стоп сигнал — желтый провод.
Если на автомобиль с ручной коробкой передач то ручник можно найти в приборной панели — серый провод.

Сигнал тормоза в пороге водителя: желтый

В жгуте выходящем из водительской двери управляются минусом:
Голубой — закрыть двери
Коричневый — открыть двери

Центральный замок: Закрыть — голубой (управляется минусом), открыть — коричневый (так же управляется минусом)

Блокировку двигателя можно сделать разорвав бензонасос (хотя я бы не сказал что это является надежным способом, назвал бы это защитой от дурака):

Красный провод в пороге водителя.

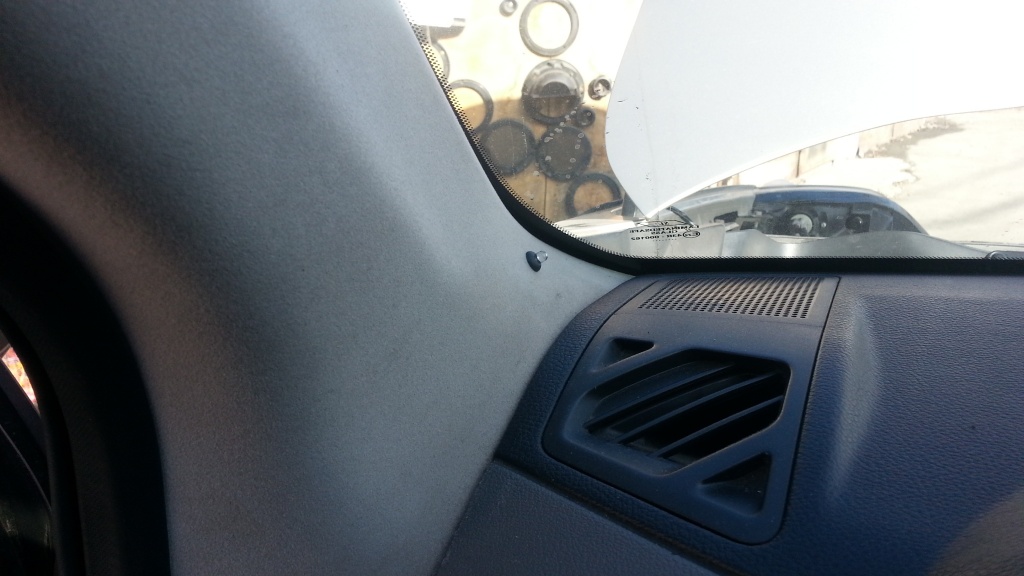

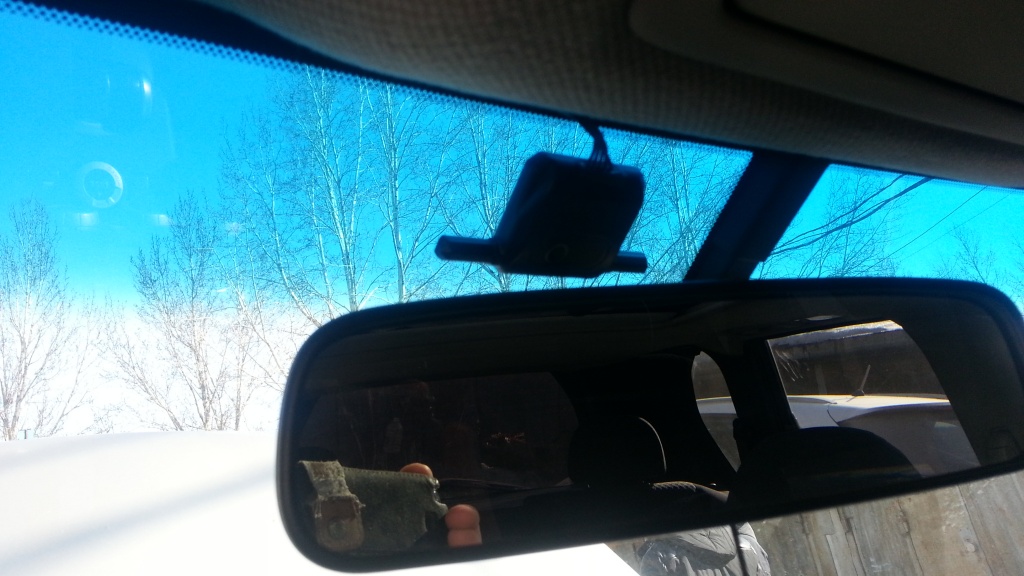

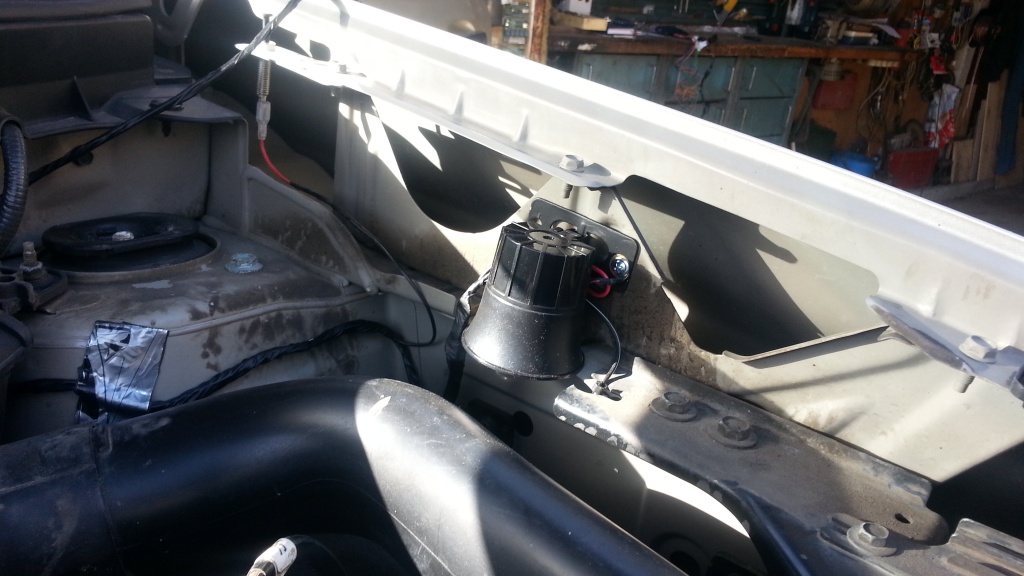

Сирена, концевик капота и антенна может быть установлена например вот так:

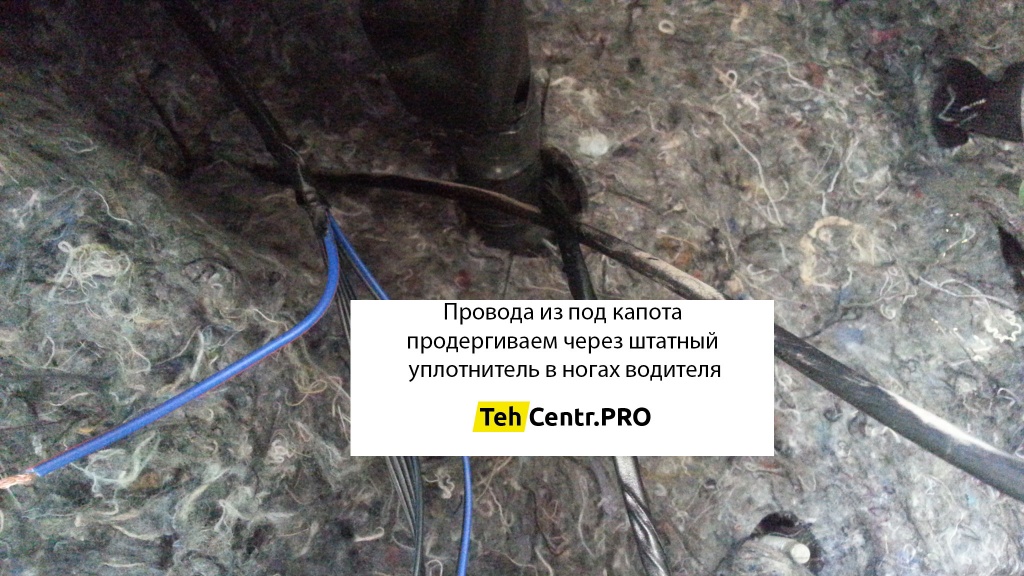

Продернуть провода из под капота можно через штатный уплотнитель в ногах водителя:
