  4. Карта монтажа сигнализации на Газель NEXT 2015

Карта монтажа сигнализации на Газель NEXT 2015

13 августа 2020
34

Схема для самостоятельной установки сигнализации в автомобиль Газель НЕКСТ 2015 года выпуска. Данная карта монтажа имеет рекомендательный характер, цвета проводов могут отличаться в зависимости от года и комплектации автомобиля.

Блок сигнализации можно установить за приборной панелью, антенну оптимально закрепить на лобовом стекле.

Место установки сирены:
Под капотом, ниже штатного уплотнителя, под гайку. Снять «пистон» на котором держится жгут проводов, закрепить сирену гайкой, после чего жгут идеально сядет обратно.
Концевик капота можно установить в любом удобном месте.

Возможное место установки сирены под гайку

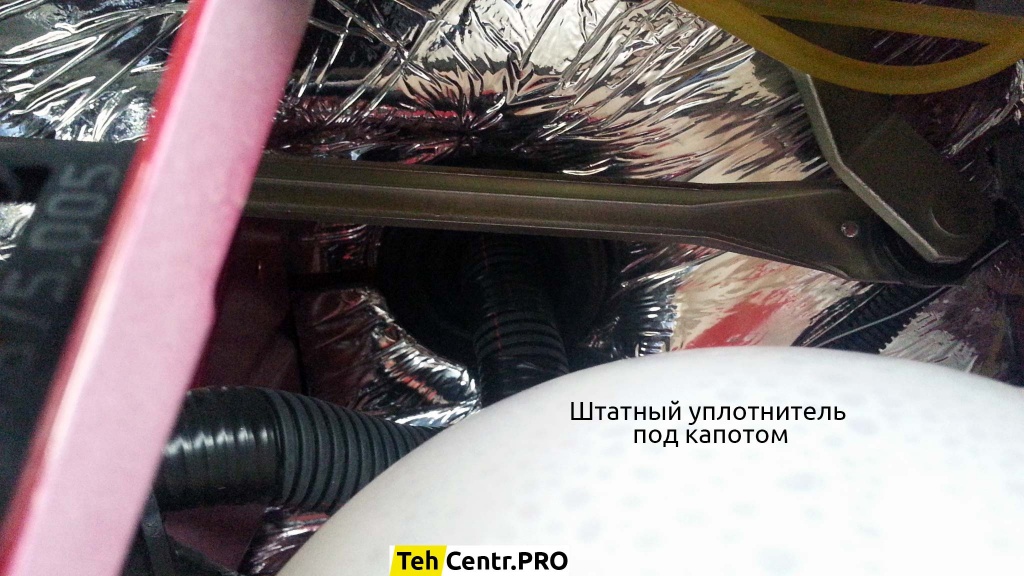

Штатный уплотнитель через который удобно продернуть провода из капотного пространства:

Место где можно продернуть провода из под капота (штатный уплотнитель)

Точки подключения:

Ручной тормоз: розовый/черный провод за приборной панелью, развязать диодом.

Концевик ручника в жгуте приборной панели

Концевики дверей: удобно взять с плафона, или Серый/Белый провод в коричневом разъеме за приборной панелью через резистор 1кОм.

Концевики дверей взятые с плафона

Указатели поворотов: под рулевой колонкой
Красный +
Желтый +

Указатели поворотов под рулевой колонкой

Центральный замок: в жгуте из двери водителя
Желтый/Белый +
Желтый/Черный +

Либо сделать по схеме как на приоре на блоке центрального замка есть Синий/Черный закрыть — Разорвать, открыть — на массу.

Центральный замок силовые провода в жгуте из двери

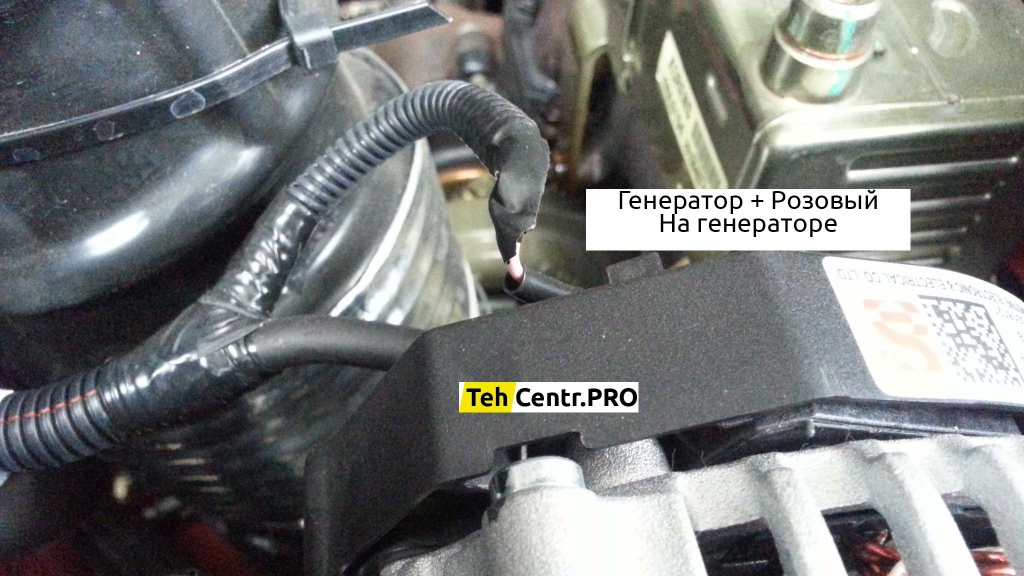

Контроль запуска двигателя: под капотом на генераторе, Розовый провод.

Сигнал генератора под капотом розовый провод.

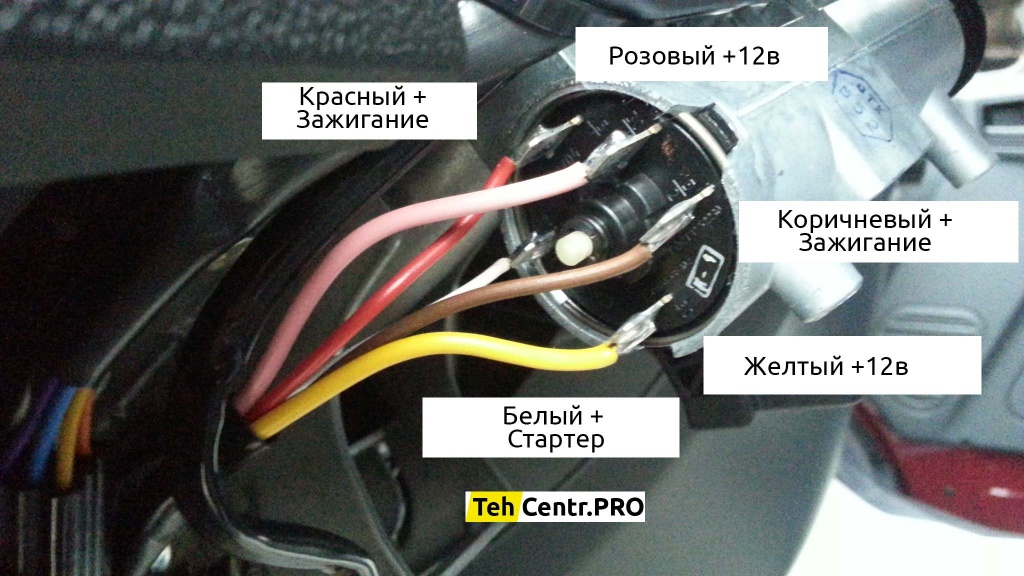

Силовые цепи запуска автомобиля:
+12В — Желтый
Зажигание 1 — Красный
Зажигание 2 — Коричневый
Стартер — Белый

Цепи запуска двигателя
