Карта монтажа сигнализации на Datsun mi-DO/on-DO

13 августа 2020
66

Точки подключения:

Концевики:

В пороге водителя

Концевики дверей Datsun mi-DO, Белый/Черный — Багажник, Белый — задние двери, Коричневый/Зеленый — водительская дверь

Водительская дверь: Коричневый/Зеленый

Задние двери: Белый

Багажник: Белый/Черный

В пороге правой передней двери

В правом пороге коричневый/зеленый концевик передней правой двери

В пороге правой передней двери: Коричневый/Зеленый

Концевик капота можно использовать штатный:


Указатели поворотов:

Синий, Синий/Черный — указатели поворотов +, в пороге водителя Datsun-Mi-DO

В пороге водителя: Синий, Синий/Черный

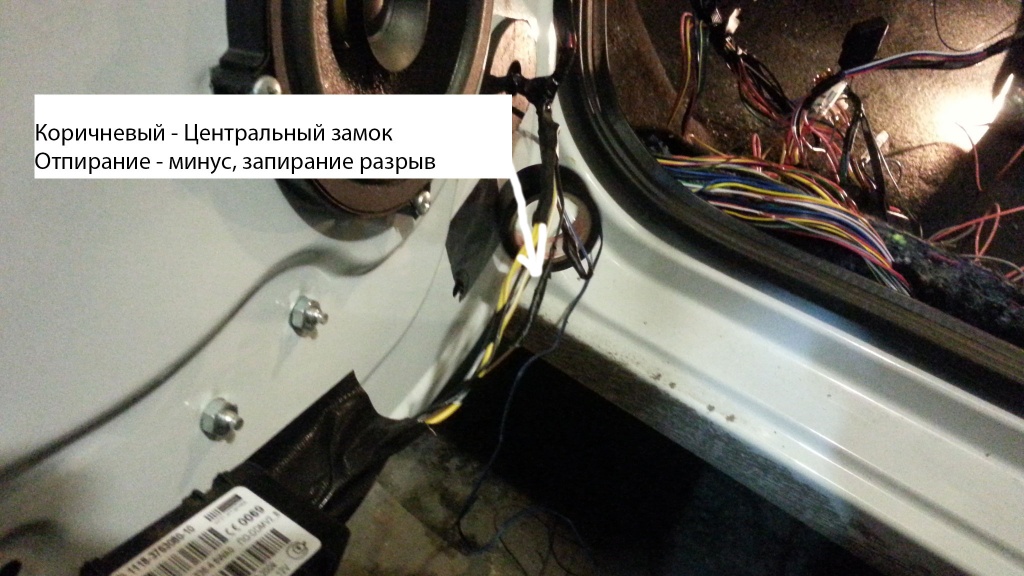

Центральный замок:

Коричневый — центральный замок, отпирание минусом, запирание разрыв

Водительская дверь: Коричневый

Отпирание — подать минус

Запирание — разрыв провода

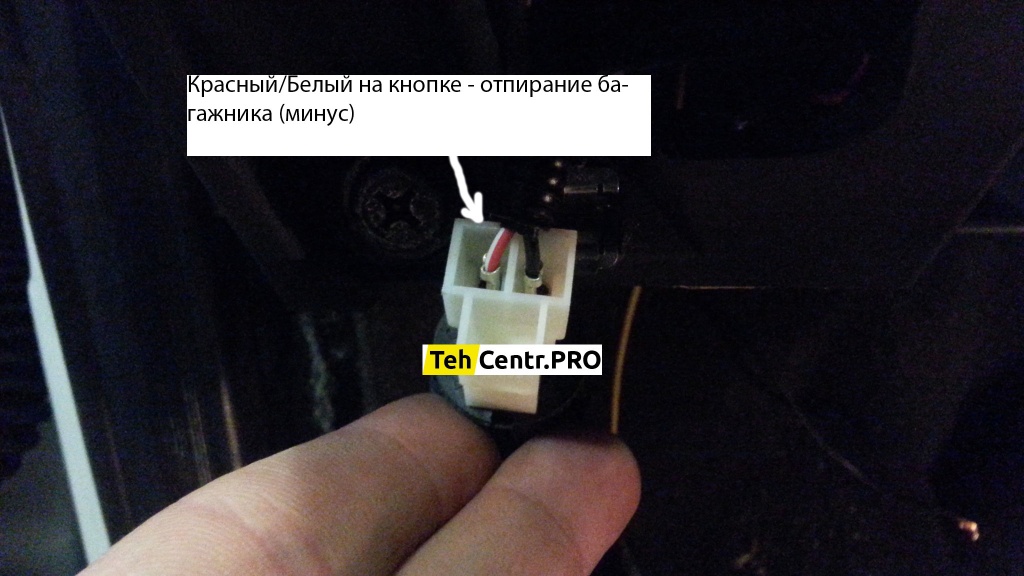

Отпирание багажника:

Красный/Белый — отпирание багажника (-), на кнопке отпирания багажника.

На кнопке открывания багажника — Красный/Белый подать минус.

ВНИМАНИЕ: В зависимости от комплектации, на некоторых надо подавать + сигнал проверяйте обязательно!

Сигнал тахометра:

Сигнал тахометра на катушке зажигания Datsun mi-DO, можно использовать крайние провода.

Можно взять на катушке зажигания (крайние провода), так же присутствует на разъеме электро-усилителя руля (но туда не всегда удобно подбираться)

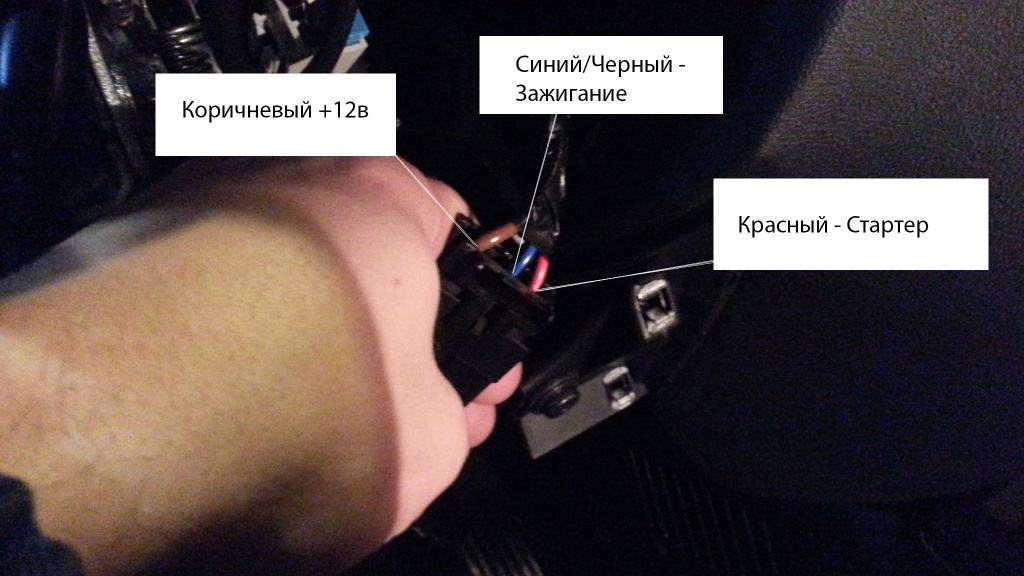

Силовые цепи:

Провода в рулевой колонке Datsun mi-DO, коричневый +12в, Синий/Черный — зажигание, красный-стартер.

В рулевой колонке у замка зажигания:

+12в — Коричневый

Зажигание — Синий/Черный

Стартер — Красный

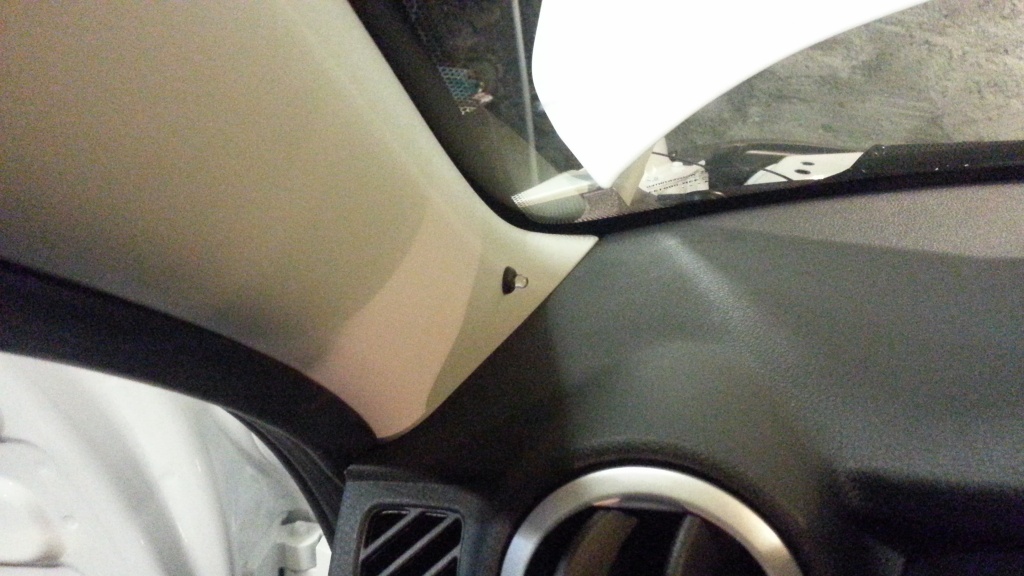

Светодиод и антенну можно разместить здесь:

Возможное место установки светодиода сигнализации. Datsun mi-DO

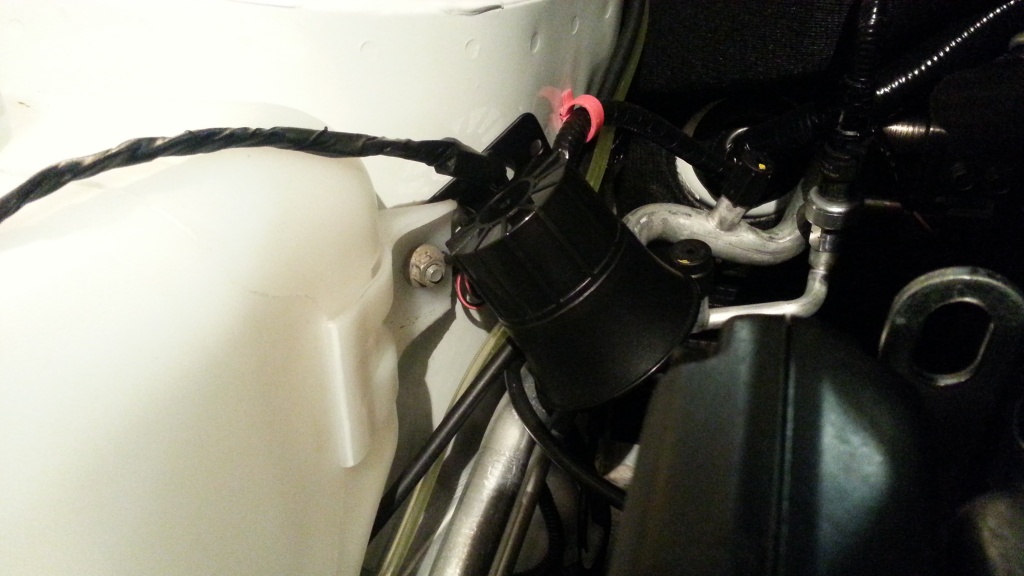

Сирену сигнализации можно разместить у бачка омывателя под болт:

Возможное место для установки колокола сирены

Ну а дальше проверить работоспособность системы настроить датчик удара и запрограмировать сигнализацию как вам больше нравится

Удачи вам во всем!
