Great Wall Hover M2 Карта установки сигнализации на автомобиль

13 августа 2020
32

Точки подключения сигнализации Hover M2 2016 года выпуска.

Данная карта носит исключительно рекомендованный характер, автор не несет ответственности за выполненную вами работу.

В пороге водителя:

Порог водительской двери Hover M2

Указатели поворотов:
(+) Зеленый/Черный
(+) Зеленый/Красный

Подключение цепей поворотников в водительском пороге

В кик панели:
Центральный замок
(-) Коричневый/Желтый
(-) Зеленый/Белый

Подключение Центрального замка в Great Wall Hover M2

За магнитолой:

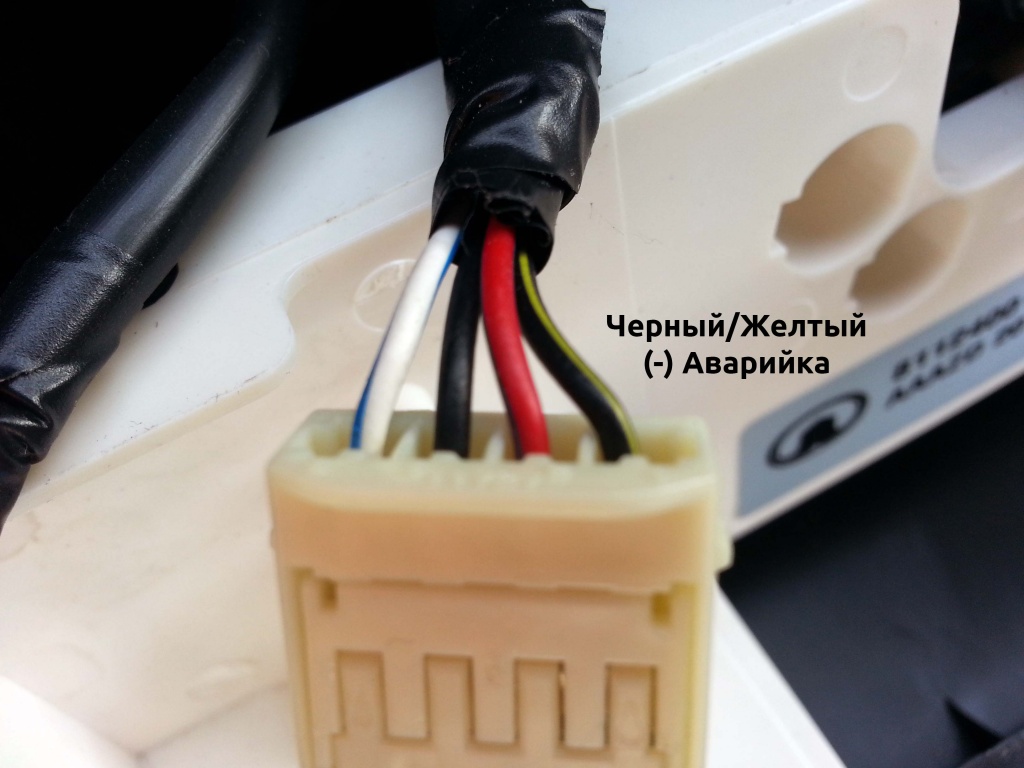

Разъем аварийки:
(-) Черный/Желтый – аварийка

Управление аварийкой (Альтернатива для подключения поворотников в пороге)

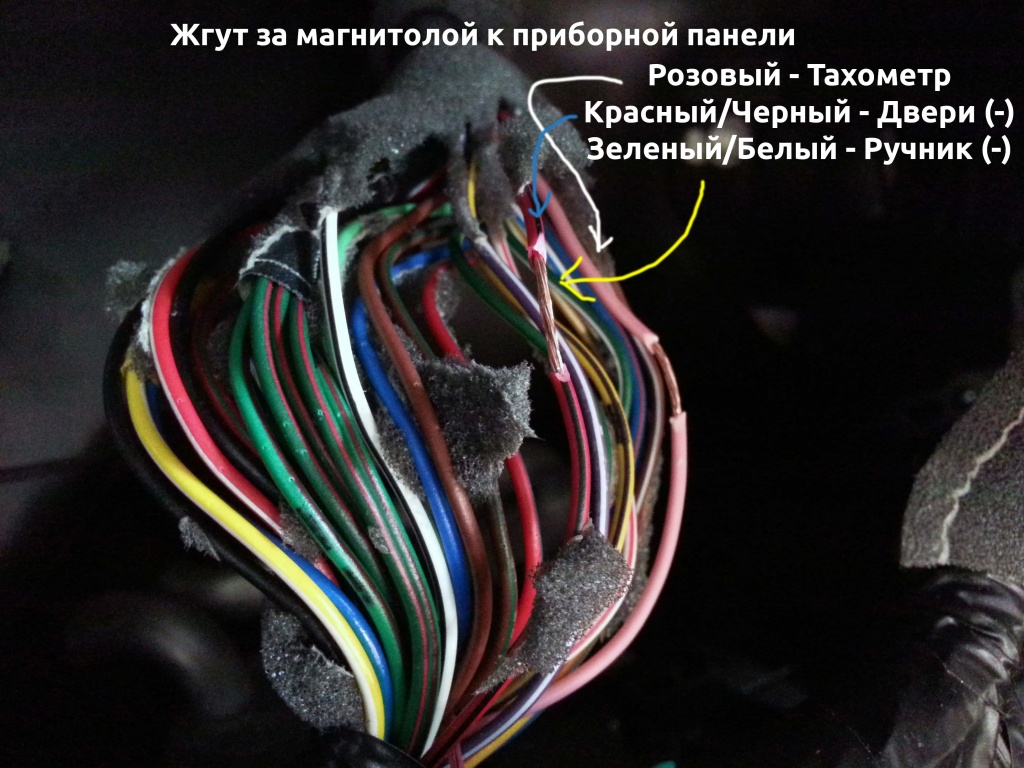

Жгут за магнитолой в приборную панель:
Розовый – Тахометр
(-) Красный/Черный – Двери
(-) Зеленый/Белый – Ручник

Жгут приборной панели

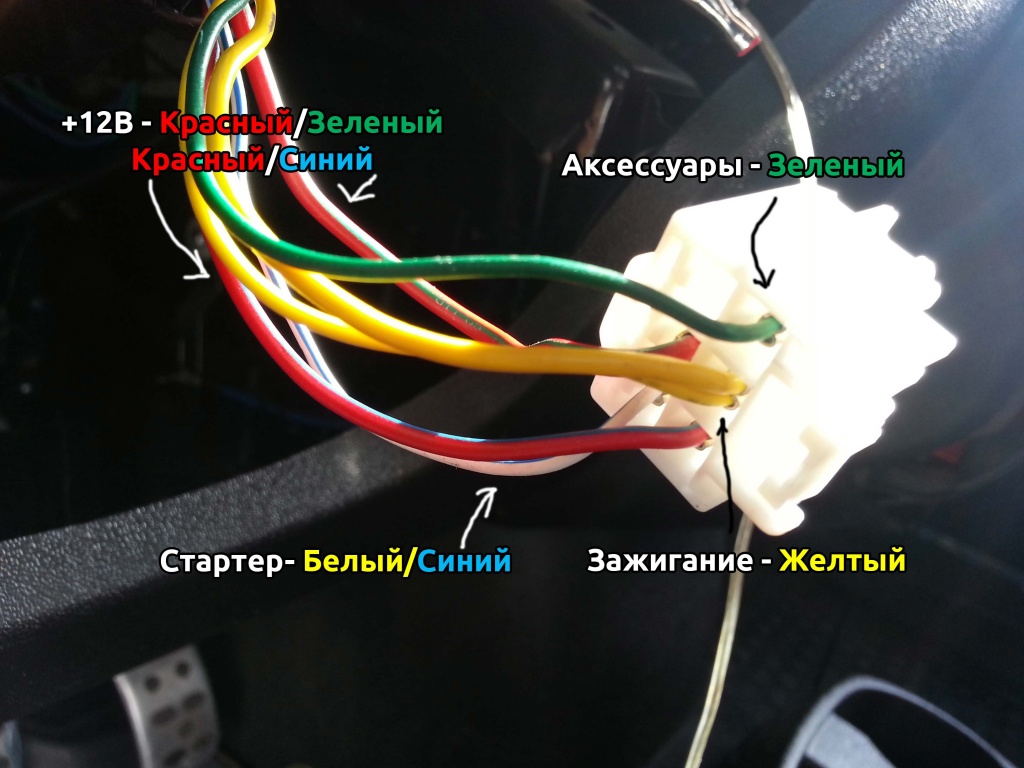

Подключение силовых цепей для запуска двигателя:

Замок зажигания:
+12В — Красный/Зеленый и Красный/Синий
Зажигание – Желтый
Аксессуары – Зеленый
Стартер – Белый/Синий

Силовые цепи запуска в Hove M2

На лягушке сцепления подключить через реле имитацию нажатия педали сцепления.
